배전 및 고주파 전기 애플리케이션에서 철 손실이 완화되지 않으면 과도한 열이 발생하고 시스템 효율이 저하됩니다. 이러한 손실에 대한 주요 기계적 방어는 적층 두께의 정확한 사양입니다. 엔지니어와 조달 팀은 초박형 강철 스트립과 관련된 증가하는 제조 복잡성, 기계적 취약성 및 적층 계수 페널티에 대해 엄격한 효율성 요구 사항의 균형을 맞춰야 합니다. 강철 스트립 두께와 와전류 손실 간의 역관계를 이해하는 것은 현대 전기 설계의 기본 요구 사항입니다. 이 가이드에서는 지정하는 데 필요한 물리적 역학, 재료 균형 및 제조 현실을 자세히 설명합니다 . 특정 작동 주파수 및 부하 프로필에 대한 최적 적층 두께가 자기 성능을 어떻게 결정하는지 살펴보고 조립 과정에서 코어 성능 저하를 방지하는 데 필요한 엔지니어링 제어를 자세히 설명합니다. 의 권선 코어 변압기를
와전류 완화: 와전류 손실은 적층 두께의 제곱에 비례합니다. 스트립 두께를 0.27mm에서 0.1mm로 줄이면 고주파수 손실이 크게 줄어들지만 적층 계수 문제가 발생합니다.
적층 요소 절충: 스트립이 얇을수록 부피 단위당 더 많은 절연층이 필요하므로 활성 자기 단면적이 줄어들고 전체 코어 설치 공간이 의도치 않게 증가할 수 있습니다.
재료 시너지: CRGO 권선형 코어의 성능은 두께뿐만 아니라 입자 방향, 분산된 간격 구조 및 권선 후 어닐링 공정의 정밀한 제어에 따라 달라집니다.
공급업체 기능: 초박형 라미네이션을 지정하려면 고급 슬리팅 및 버 제어 기능을 갖춘 권선 코어 변압기 제조업체가 필요합니다. 가장자리 버는 라미네이션을 연결하고 얇은 스트립의 이점을 무효화할 수 있기 때문입니다.
허용 가능한 무부하 철 손실을 정의하는 것은 전적으로 애플리케이션 요구 사항 및 규제 효율성 표준에 따라 달라집니다. 모든 자기 회로는 단순히 전원을 공급받는 것만으로도 일정량의 에너지를 낭비합니다. 재료를 선택하기 전에 엄격한 손실 임계값을 설정해야 합니다. 엔지니어들은 이러한 손실을 킬로그램당 와트 단위로 측정합니다. 변압기를 설계할 때는 2차 부하에 관계없이 1차 권선에 전원이 공급될 때마다 발생하는 지속적인 에너지 유출을 고려해야 합니다. 올바른 성공 기준을 설정하려면 작동 듀티 사이클과 전기 공급 장치의 특정 고조파 함량을 분석해야 합니다.
패러데이의 유도 법칙은 변화하는 자기장이 전도성 물질 내에서 순환 전류를 유도한다는 것을 나타냅니다. 견고한 강철 블록에서는 이러한 와전류가 자유롭게 흐르면서 막대한 저항열이 발생합니다. 강철을 미세한 절연체로 코팅된 얇은 적층으로 자르면 이러한 전류 루프를 제한할 수 있습니다. 물리적 분리는 전류가 코어의 전체 단면에 걸쳐 쌓이는 것을 방지합니다.
와전류 손실은 스트립 두께의 제곱에 따라 수학적으로 확장됩니다. 두께를 절반으로 줄이면 와전류 손실이 4배 감소합니다. 적층은 국부적인 전류 루프에 대한 물리적 저항기 역할을 합니다. 그러나 열역학적 한계에 직면하게 됩니다. 와전류 손실을 완전히 제거할 수는 없습니다. 아주 얇은 경계단열재를 통해서만 관리가 가능합니다. 더 얇은 스트립을 지정하면 유도 전압이 훨씬 더 높은 저항 경로를 통해 전류를 구동하도록 강제하여 열로 소산되는 총 전력을 낮춥니다.
와전류는 코어 손실 방정식의 절반만을 나타냅니다. 나머지 절반은 교류 주기 동안 자기 도메인을 반전시키는 분자 마찰로 인해 발생하는 히스테리시스 손실입니다. 강철에 실리콘을 3~4.5% 추가하면 벌크 전기 저항이 증가합니다. 이는 전류 흐름을 억제하기 위해 얇은 적층과 함께 작동합니다. 실리콘을 첨가하면 강철이 더 부서지기 쉬우므로 와인딩 과정에서 주의 깊은 취급이 필요합니다.
두께 감소는 주로 와전류를 목표로 합니다. 반대로, 재료 등급은 히스테리시스를 목표로 합니다. 투자율이 높은 방향성 실리콘 강철을 사용하면 에너지 저항을 최소화하면서 자구를 뒤집을 수 있습니다. 압연 방향으로 결정 격자 구조가 정렬되어 있다는 것은 자속이 저항을 거의 받지 않는다는 것을 의미합니다. 초박형 라미네이션과 고도로 방향성 있는 입자 구조를 결합하면 고주파수 애플리케이션에서 가능한 가장 낮은 총 코어 손실을 달성할 수 있습니다.
올바른 두께를 선택하려면 재료를 작동 주파수와 일치시켜야 합니다. 잘못된 두께를 사용하면 성능이 심각하게 저하되거나 불필요한 제조 과정이 복잡해집니다.
0.27mm ~ 0.30mm: 50/60Hz 라인 주파수 애플리케이션에 대한 업계 표준입니다. 기계적 안정성과 허용 가능한 손실 프로필의 균형을 유지합니다.
0.23mm: 엔지니어는 고효율 그리드 인프라 및 약한 고조파 환경에 이 두께를 사용합니다.
0.18mm: 무게와 효율성이 엄격하게 규제되는 특수 항공우주 또는 해양 응용 분야에 주로 배치됩니다.
0.10mm: 이 두께의 결정립 규소철강은 와전류가 손실 프로파일을 지배하는 최대 200Hz 이상의 고주파 응용 분야에 사용됩니다.
적층 계수 또는 공간 계수는 전체 코어 부피에 대한 활성 자성 강철의 비율입니다. 얇은 스트립은 자연적으로 강철에 비해 층간 절연의 비율을 증가시킵니다. 적층 계수가 낮을수록 동일한 자속 밀도를 달성하려면 물리적으로 더 큰 코어가 필요합니다. 이는 변압기 설치 공간에 직접적인 영향을 미치고 필요한 구리 권선 볼륨을 증가시킵니다.
0.10mm 강철로 코어를 설계하면 절연 코팅이 0.30mm 코어에 비해 단면적에서 훨씬 더 많은 비율을 차지합니다. 코어 치수를 늘려서 보상해야 합니다. 이는 자기 경로의 평균 길이를 증가시켜 필요한 강철의 총 부피를 약간 증가시킵니다. 초기 설계 단계에서 이러한 균형을 신중하게 계산해야 합니다.
권선 장력이 약하거나 스트립 표면의 물결 모양으로 인해 적층 시트 사이에 미세한 공기 틈이 발생합니다. 느슨한 적층은 무부하 손실을 높이고 투자율을 낮춥니다. 또한 자기왜곡으로 인해 심각한 가청 소음이 발생합니다. 제조 중 정밀 장력 조정은 협상할 수 없습니다. 와인딩 머신이 일관된 장력을 유지하지 못하면 결과 코어는 스폰지 같은 질감을 갖게 됩니다. 이를 통해 개별 라미네이션이 라인 주파수의 두 배에서 서로 진동하여 허용할 수 없는 소음 수준을 생성할 수 있습니다.
스트립 두께를 작동 주파수에 직접 매핑해야 합니다. 표준 50Hz 애플리케이션에 대해 스트립 두께를 0.1mm로 지정하는 것은 불필요한 복잡성입니다. 이는 비례적인 에너지 절감 효과를 제공하지 못한 채 수익 감소를 제공하고 제조 공정을 복잡하게 만듭니다. 고주파 인버터와 견인 변압기는 초박형 강철의 이점을 크게 활용하지만 표준 배전 변압기는 그렇지 않습니다.
스트립 두께 | 일반적인 응용 | 주파수 범위 | 스태킹 팩터 영향 |
|---|---|---|---|
0.27mm - 0.30mm | 표준 분포 | 50/60Hz | 높음(최적의 공간 활용도) |
0.18mm - 0.23mm | 고효율 그리드 | 50/60Hz(고조파) | 보통의 |
0.10mm - 0.15mm | 고주파 시스템 | 최대 200Hz+ | 낮음(더 큰 코어 볼륨 필요) |
냉간 압연 방향성 강철은 고도로 정렬된 결정 구조에 의존합니다. 연속 권선 공정은 자속 경로를 입자 방향과 정확하게 정렬하여 이 연속 경로는 플럭스가 입자를 가로지르는 것을 방지하며, 그렇지 않으면 히스테리시스 손실이 급증할 수 있습니다. 자속이 모서리 조인트와 교차 입자 영역을 탐색해야 하는 적층형 코어와 달리 상처형 코어는 원활한 자기 고속도로를 제공합니다. CRGO 권선 코어 의 자기 특성을 최대화합니다.
CRGO 강철의 제조 공정에는 고스 질감을 개발하기 위한 복잡한 냉간 압연 및 고온 어닐링 단계가 포함됩니다. 이 텍스처는 가장 쉬운 자화 축이 롤링 방향과 일치하도록 보장합니다. 이 강철을 원형 또는 직사각형 코어에 감으면 이 방향 특성을 최대한 활용할 수 있습니다.
코일 조립과 자기저항 관리를 위해서는 간격이 필요합니다. 분산 형 갭 권선 코어는 집중형 갭 설계에 비해 국부적인 플럭스 크라우딩 및 프린징 효과를 최소화합니다. 단단한 스텝 랩 조인트를 보장하는 것이 중요한 균형입니다. 분산 아키텍처에서 스트립 끝 사이의 큰 간격은 무부하 손실을 상당히 높이고 전체 효율성을 낮춥니다.
분산 간격 설계에서는 강철 스트립의 절단 부분이 코어 빌드 전체에 걸쳐 엇갈리게 배치됩니다. 이렇게 하면 단일의 큰 에어 갭이 형성되는 것을 방지할 수 있습니다. 자속은 인접한 중첩 적층으로 점프하여 작은 절단부를 쉽게 우회할 수 있습니다. 이러한 국부적인 자속 전달은 접합부에서 와전류를 약간 증가시키지만, 전체적인 릴럭턴스 감소는 이러한 사소한 불이익보다 훨씬 큽니다.

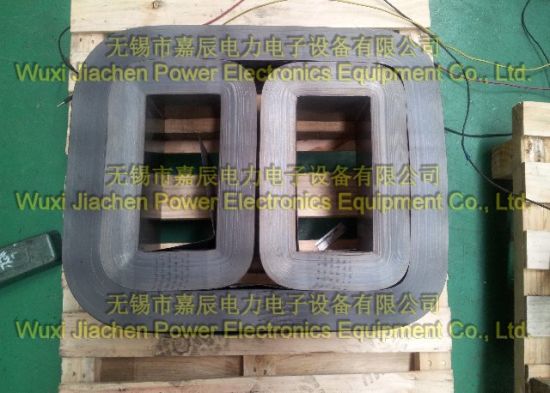

3개의 다리가 있는 설계로 인해 복잡한 자속 동작이 발생합니다. 인접한 코어 루프 사이의 층간 플럭스 전달은 국부적인 철 손실을 유발합니다. 에서 3상 변압기 권선 코어 자속은 내부 링과 외부 링 사이에서 점프합니다. 교차 적층 자속 누출을 최소화하려면 정밀한 스트립 인장, 두께 균일성 및 최적의 오버랩 조인트 설계를 통해 이를 완화해야 합니다.

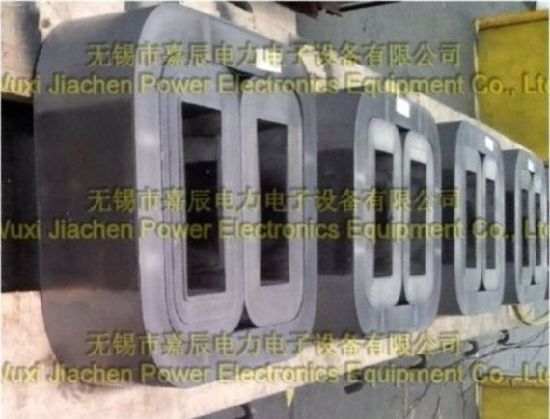

3상 권선형 코어의 형상에는 일반적으로 두 개의 작은 내부 루프와 이를 감싸는 하나의 큰 외부 루프가 포함됩니다. 이러한 루프가 만나는 영역에서는 복잡한 자속 상호 작용이 발생합니다. 적층이 완벽하게 평평하지 않으면 플럭스가 층간 절연체를 가로질러 뛰어올라 국부적인 가열이 발생합니다. 엔지니어는 이러한 결합 영역에서 절대적인 치수 정확도를 보장하기 위해 권선 프로세스를 설계해야 합니다.
초박형 고급 실리콘강은 장기적인 효율성에 대한 엄격한 평가가 필요합니다. 장비의 20~30년 수명 동안 감소된 무부하 손실로 인한 에너지 절약을 계산해야 합니다. 고효율 코어는 전기 그리드의 지속적인 에너지 소모를 줄입니다. 이러한 효율성은 낮은 작동 온도로 직접적으로 이어져 변압기 절연 시스템의 수명을 연장시킵니다.
다양한 코어 설계를 평가할 때 엔지니어는 대문자 공식을 사용하여 무부하 및 부하 손실의 모든 와트에 값을 할당합니다. 0.23mm 코어와 0.27mm 코어의 자본화된 손실 값을 비교함으로써 단순한 초기 재료 사양이 아닌 수명주기 성능을 기반으로 정보에 입각한 엔지니어링 결정을 내릴 수 있습니다.
비표준 스트립 두께로 생산주기가 길어질 것으로 예상됩니다. 초박형 스트립의 기계적 취약성으로 인해 제조업체는 감기 속도를 줄이고 재료가 찢어지는 것을 방지하기 위해 엄격한 취급 프로토콜을 구현해야 합니다. 얇은 강철은 슬리팅 공정 중 모서리 손상에 매우 취약합니다. 맞춤형 상처 코어를 지정하려면 특수 도구가 필요합니다.
제조업체는 언코일러 장력 설정을 조정하고 특수 가이드 시스템을 사용하여 0.10mm 또는 0.15mm 강철을 처리해야 합니다. 장력이 너무 높으면 스트립이 늘어나고 자기 특성이 손실됩니다. 장력이 너무 낮으면 코어가 느슨해지고 치수 공차 검사에 실패합니다. 이러한 제조 현실은 맞춤형 고효율 코어의 가용성 및 생산 일정을 결정합니다.
지정된 두께에 관계없이 핵심 성능을 저하시키는 제조 결함을 식별해야 합니다. 조립 과정에서 기계적 응력이나 전기적 단락이 발생하면 최고 등급의 강철도 파손됩니다. 필요한 프로세스 제어가 제대로 이루어졌는지 확인하려면 제조 시설에 대한 철저한 감사가 필요합니다.
모든 슬리팅 및 와인딩 기계에 대한 교정 기록을 확인하십시오.
강철 코일에 굽힘 응력이 발생하지 않는지 확인하기 위해 자재 취급 장비를 검사하십시오.
층간 절연 테스트에 대한 품질 관리 문서를 검토하십시오.
먼지와 이물질이 코어 빌드에 유입되는 것을 방지하기 위해 권선 영역의 환경 제어를 검사합니다.
가장자리 버는 심각한 위험을 초래합니다. 라미네이션 사이의 미세한 금속 브리지로 인해 단락이 발생합니다. 이러한 브리지는 대규모 와전류 흐름을 허용하여 국지적인 핫스팟을 생성합니다. 툴링 허용 오차, 절단 블레이드 선명도 및 유지 관리 프로토콜을 기반으로 제조업체를 평가해야 합니다. 무딘 절단 칼날은 강철을 깨끗하게 절단하기보다는 강철의 가장자리를 부수게 됩니다.
이러한 분쇄 작용은 스트립 가장자리의 층간 절연체를 파괴하고 강철을 얼룩지게 하여 인접한 층 사이에 전도성 경로를 생성합니다. 고품질 제조업체는 텅스텐 카바이드 슬리팅 나이프를 사용하고 선형 미터 절단을 기반으로 엄격한 블레이드 교체 일정을 구현합니다. 또한 강철이 와인딩 머신에 도달하기 전에 버를 감지하기 위해 지속적인 가장자리 검사 시스템을 사용합니다.
권선의 기계적 응력은 CRGO 강철의 자기 특성을 저하시킵니다. 제어된 분위기 어닐링은 절대적으로 필요합니다. 이 열 공정은 투자율을 복원하고 굽힘 및 절단 단계에서 발생하는 히스테리시스 손실을 줄입니다. 강재 표면의 산화를 방지하려면 어닐링 주기를 정밀하게 제어해야 합니다.
제조업체는 일반적으로 어닐링로에서 질소-수소 분위기를 사용합니다. 온도는 섭씨 800도 정도까지 천천히 올라가고, 코어 질량을 기준으로 특정 기간 동안 유지된 다음, 제어된 속도로 냉각되어야 합니다. 냉각 과정이 너무 빠르면 코어에 열 응력이 다시 발생하여 어닐링 사이클의 이점이 무효화됩니다.
제조업체의 장력 제어 시스템을 평가합니다. 얇은 강철 스트립에 과도한 응력을 가하지 않고 층간 공극을 방지해야 합니다. 장력이 일관되지 않으면 코어가 헐거워져 하중이 가해지면 격렬하게 진동하고 효율성이 저하됩니다. 최신 와인딩 머신은 폐쇄 루프 서보 시스템을 사용하여 전체 코어 빌드에 걸쳐 정확한 장력 프로파일을 유지합니다.
코어 손실에 대한 엄격한 공장 승인 테스트를 요구합니다. Epstein 프레임 테스트 데이터를 전체 코어 테스트 결과와 비교하십시오. 최종 제품을 승인하기 전에 IEEE, IEC 및 NEMA 표준을 준수하는 검증 가능한지 확인하십시오. 제조업체는 지정된 자속 밀도에서 정확한 무부하 손실과 여자 전류를 보여주는 상세한 테스트 보고서를 제공해야 합니다.
강철 스트립 두께는 고주파 와전류 억제, 적층 계수 효율성 및 제조 실행 가능성 간의 계산된 절충안을 나타냅니다. 재료 사양을 핵심 생산의 물리적 현실과 응용 분야의 특정 전기 요구 사항에 맞게 조정해야 합니다.
기본 작동 주파수와 설비의 고조파 프로파일을 엄격하게 기준으로 코어 재료 두께를 지정하십시오.
물리적 코어 치수가 필요한 인클로저 내에 맞는지 확인하기 위해 초박형 라미네이션을 활용할 때 적층 계수 페널티를 계산합니다.
엄격한 가장자리 버 공차와 블레이드 유지 관리 일정을 확인하려면 제조업체의 슬리팅 프로세스를 감사하세요.
권선 후 투자율 복원을 보장하려면 대기 제어 어닐링에 대한 문서화된 증거가 필요합니다.
답변: 견고한 금속 코어는 자기장 내에서 거대하고 제한되지 않은 와전류가 순환할 수 있게 해줍니다. 이는 극심한 열과 심각한 에너지 손실을 발생시킵니다. 얇고 절연된 스트립은 이러한 전류를 미세한 루프로 제한하여 전기 효율성을 대폭 향상시킵니다.
A: 표준 50/60Hz 배전 애플리케이션의 경우 0.27mm~0.30mm가 업계 표준입니다. 이는 기계적 강도, 허용 가능한 코어 손실 및 안정적인 제조 간의 최상의 균형을 제공합니다.
A: 스트립이 얇을수록 동일한 볼륨을 만들려면 더 많은 개별 시트가 필요합니다. 각 시트에 절연 코팅이 되어 있기 때문에 실제 자성강판에 대한 절연체의 비율이 높아져 전체적인 적층률이 낮아집니다.
A: 모서리 버는 층간 절연체를 절단하고 인접한 강판을 물리적으로 연결합니다. 이로 인해 와전류가 라미네이션 전체에 흐르도록 하는 전기 단락이 발생하여 국부적인 과열과 효율 저하가 발생합니다.
A: 슬리팅 및 와인딩의 물리적 공정으로 인해 강철에 심각한 기계적 응력이 발생합니다. 이 응력은 입자 방향을 방해하고 투자율을 저하시킵니다. 어닐링은 이러한 응력을 완화하고 재료의 자기 특성을 복원합니다.
