단락 이벤트는 배전 네트워크에서 불가피한 운영 현실을 나타냅니다. 이러한 결함은 정상 작동 응력의 수백 배에 달하는 순간적인 전자기력을 생성합니다. 2차 단락이 발생하면 정상적인 정상 상태 역기전력과 유도성 임피던스가 완전히 붕괴됩니다. 권선은 전류가 누설 임피던스에 의해서만 제한되는 거의 방전된 단락으로 즉시 전환됩니다. 이러한 물리적 현실은 피크 전류의 엄청난 급증을 초래합니다. 이러한 오류가 발생하는 동안 치명적인 변압기 오류가 발생하는 경우 먼저 전기적 고장이 발생하는 경우는 거의 없습니다. 이는 일반적으로 권선 변형, 코어 이동 또는 클램핑 구조 붕괴와 관련된 기계적 고장으로 궁극적으로 절연체 파열로 이어집니다. 이러한 극심한 물리적 스트레스에 대처하기 위해 엔지니어는 특정 기계 및 자기 아키텍처에 의존합니다. 권 선형 코어 변압기는 이러한 심각한 방사형 및 축방향 힘을 분산하고 견디도록 설계된 목표 엔지니어링 솔루션을 제공합니다. 이 평가에서는 조달 및 시스템 설계 엔지니어를 위한 상처 핵심 기술의 구조적 메커니즘을 자세히 설명합니다.
기계적 강성: 권선형 코어의 연속 스트립 구조는 본질적으로 기존 적층형 코어 어셈블리보다 극심한 방사형 및 축방향 전자기력으로 인한 기계적 변형에 더 잘 저항합니다.
최적화된 자속 분포: 분산된 갭 권선 코어를 활용하면 국부적인 자속 밀집을 최소화하고 피크 결함 전류 동안 진동과 기계적 응력을 줄입니다.
재료 효율성: CRGO 상처 코어는 최적의 입자 방향 정렬을 보장하여 높은 열 및 기계적 부하에서 구조적 무결성을 유지하면서 뛰어난 자기 성능을 제공합니다.
클램핑 무결성: 높은 결함 저항은 코어와 직접 통합된 견고한 기계적 클램핑 구조(압력 링, 타이 로드 및 코어 클램프 포함)에 따라 달라집니다.
공급업체 책임: 자격을 갖춘 권선형 코어 변압기 제조업체를 선택하려면 동적 단락 내성 테스트 프로토콜과 맞춤형 클램핑 구조 설계를 검증해야 합니다.
변압기는 오류 발생 시 극심한 기계적 스트레스를 견뎌야 합니다. 기본 생존 요구 사항은 최대 비대칭 단락 전류와 내부 구성 요소에 가해지는 물리적 힘 사이의 관계에 크게 좌우됩니다. 결함이 해결되면 장비는 내부 변형 없이 완전히 작동 가능한 상태를 유지해야 합니다. 우리는 구리 또는 알루미늄 도체와 주변 강철 코어에 작용하는 특정 힘을 분석하여 이러한 생존 가능성을 측정합니다.
비대칭 단락 전류의 첫 번째 반주기는 최대 기계적 충격을 생성합니다. 이 동적 단계에서 물리적 힘은 피크 전류의 제곱에 따라 확장됩니다. 이 초기 충격은 어셈블리의 절대 인장 강도와 클램핑 강성을 테스트합니다. 이 첫 번째 사이클 동안 코어 클램프가 항복하거나 압력 링이 구부러지면 변압기는 열 한계에 관계없이 고장납니다.
동적 충격 후에 열 단계가 시작됩니다. 몇 초에 걸쳐 강렬한 누적 가열로 인해 급격한 열팽창이 발생합니다. 이러한 팽창으로 인해 기계적 응력이 가중되어 구성 요소가 제약을 받고 절연 성능 저하가 가속화됩니다. 구리 도체는 빠르게 가열되어 선형으로 팽창하고 상단 및 하단 요크를 밀어냅니다.
단계 | 지속 | 주요 스트레스 요인 | 실패 메커니즘 |
|---|---|---|---|
동적 위상 | 전반주기(약 10ms) | 피크 비대칭 전류 제곱 | 기계적 좌굴, 클램핑 실패, 권선 변위 |
열상 | 2~5초 | 누적 I²R 가열 | 절연 용융, 열팽창, 도체 연화 |
사고 전류는 동시에 여러 방향으로 파괴력을 생성합니다. 방사형 힘은 후프 응력을 생성하여 외부 권선을 바깥쪽으로 파열시키는 동시에 내부 권선을 코어 구조에 대해 안쪽으로 분쇄하려고 시도합니다. 코어의 내부 강성이 부족하면 내부 권선이 안쪽으로 붕괴되어 절연 장벽이 파괴됩니다.
축의 힘은 구불구불한 높이를 공격합니다. 내부 도체에 심각한 압축 응력을 생성하고 압력 링, 타이 로드 및 코어 클램프를 구부리는 팽창력을 생성합니다. 물리적으로 정렬이 잘못되었거나 와인딩 높이가 고르지 않으면 이러한 축 방향 힘이 증폭되어 종종 구조적 좌굴로 이어지는 기계적 약점이 생성됩니다.
방사형 외부 힘은 외부 도체를 늘려 인장 항복 강도를 테스트합니다.
방사형 내부 힘은 코어 실린더에 대해 내부 도체를 압축합니다.
축 압축력은 와인딩 디스크 사이의 방사형 스페이서를 압착합니다.
축방향 팽창력은 와인딩 블록 전체를 상단 및 하단 클램핑 프레임 쪽으로 밀어냅니다.
권선형 코어의 물리적 형상은 심각한 결함 전류가 적용될 때 기존의 적층형 코어에 비해 뚜렷한 기계적 이점을 제공합니다. 적층형 코어는 극심한 진동으로 인해 미끄러지거나 분리될 수 있는 인터리브 조인트를 사용합니다. 상처 코어는 이 취약점을 완전히 제거합니다.

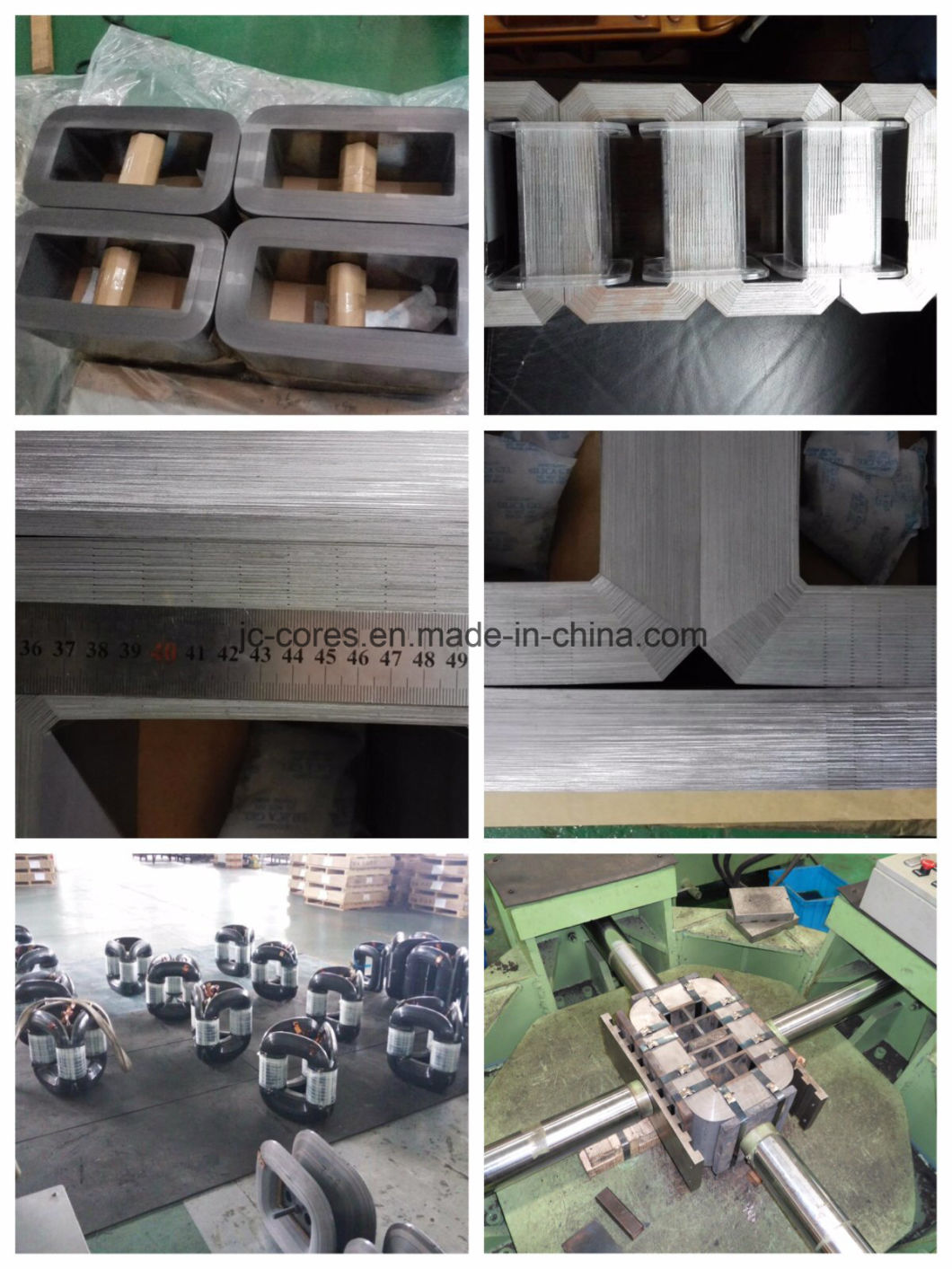

강철 스트립을 연속적으로 감으면 적층형 코어의 인터리브 조인트에서 흔히 발견되는 기계적 약점과 조인트 미끄러짐이 제거됩니다. 이 이음매 없는 폐쇄 루프 구조는 반경 방향 파쇄력에 대해 자연적으로 견고한 내부 버팀 구조를 제공합니다. 파손되지 않은 강철 밴드는 권선에서 극심한 내부 압력을 받는 경우에도 구조적 무결성을 유지합니다.
결함이 발생하는 동안 내부 권선이 방사형 내부 힘을 겪게 되면 코어에 직접 압력을 가하게 됩니다. 라미네이션이 분리되면 쌓인 코어가 안쪽으로 휘어질 수 있습니다. 권선형 코어는 견고하고 연속적인 실린더 역할을 하여 엄청난 역압을 제공하고 내부 권선이 무너지는 것을 방지합니다.
냉간 압연 방향성 전기강판은 중요한 기계적 내구성을 제공합니다. 의 연속적인 입자 정렬은 CRGO 권선 코어 국부적인 핫스팟과 자기 포화점을 방지합니다. 코어는 균일한 자속 분포를 유지함으로써 결함 발생 시 물리적 손상을 악화시키는 심각한 기계적 진동을 최소화합니다.
적절하게 어닐링된 CRGO 강철은 높은 인장 강도를 갖습니다. 제조 과정에서 강철 스트립은 장력을 받아 감겨진 다음 내부 응력을 완화하기 위해 어닐링됩니다. 이 프로세스는 코어의 물리적 모양을 고정하여 단락의 동적 충격에 의해 충격을 받을 때 변형에 저항하는 강화된 구조를 만듭니다.

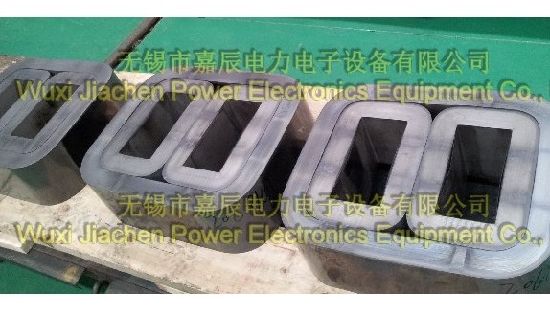

분산 된 간격으로 감긴 코어는 코어 빌드 전체에 걸쳐 필요한 절단을 엇갈리게 합니다. 이러한 공학적 접근 방식은 기계적 약점의 단일 평면이 형성되는 것을 방지합니다. 틈을 분산시킴으로써 코어는 높은 인장 강도를 유지하고 심한 전자기 충격에도 균일한 클램핑 압력을 보장하여 국부적인 구조적 파손을 방지합니다.
코어 유형 | 조인트 구조 | 기계적 약점 | 단락 복원력 |
|---|---|---|---|
스택 코어 | 인터리브 모서리 | 진동으로 인한 조인트 미끄러짐 | 보통(강한 외부 버팀대가 필요함) |
단일 갭 상처 | 하나의 연속 절단선 | 틈새에 집중된 응력 | 높음(그러나 절단면에서는 취약함) |
분산된 갭 상처 | 빌드 전반에 걸쳐 엇갈린 컷 | 없음(스트레스가 분산됨) | 최대(고유한 구조적 강성) |
상처 코어 기술은 다단계 산업 및 유틸리티 애플리케이션의 요구 사항을 충족하도록 효과적으로 확장되어 불균형 오류 조건에서 특별한 이점을 제공합니다. 다상 시스템은 비대칭 결함 중에 복잡한 자기 상호 작용을 도입하므로 견고한 코어 형상이 필요합니다.
단상-접지 또는 선-선 오류 중에 3상 변압기 권선 코어는 심각한 불균형을 처리해야 합니다. 3D 또는 Evans 유형 상처 코어에 있는 대칭적이고 통합된 자속 경로는 자기력의 균형을 맞추는 데 도움이 됩니다. 이러한 대칭은 활성 부품의 비대칭 기계적 토크를 방지하여 결함 전류가 고르지 않게 분포되는 경우에도 구조를 안정적으로 유지합니다.
기존 평면 코어에서는 비대칭 결함으로 인해 자속 분포가 고르지 않아 코어 클램프에 심각한 진동과 비틀림 힘이 발생합니다. 3D 상처 코어는 이러한 힘을 3개의 동일한 코어 팔다리에 고르게 분산시켜 비틀림 운동량을 중화시키고 전단 응력으로부터 와인딩 블록을 보호합니다.
권선 높이 균일성은 단락 저항 성능에 있어서 여전히 중요한 요소입니다. 3상 변압기 권선 코어는 엄격하게 제어되는 권선 형상과 축 변위를 최소화하는 고정밀, 균일한 권선 높이를 허용합니다. 외부의 견고한 코어 클램프, 압력 링 및 인장 볼트는 모놀리식 클램핑 시스템을 구축합니다. 이러한 통합 접근 방식은 와인딩의 수직 이동을 방지하고 파괴적인 축 힘으로부터 활성 부품을 보호합니다.
조립하기 전에 모든 3상 권선의 정확한 높이를 측정하고 일치시키십시오.
유압을 적용하여 권선을 최종 작동 높이까지 압축합니다.
권선이 유압 압축을 받는 동안 타이 로드와 코어 클램프를 잠급니다.
수직 공차가 0이 되도록 클램핑 토크 사양을 확인하십시오.
사용 가능한 고장 전류가 높은 환경에 맞게 변압기를 지정하려면 맞춤형 설계 매개변수와 기계적 보강 기술을 신중하게 평가해야 합니다. 표준 기성 설계는 중공업 그리드나 재생 에너지 연결의 특정 오류 용량을 설명하지 못하는 경우가 많습니다.
엔지니어는 단락 전류 제한과 전압 조정의 균형을 맞춰야 합니다. 를 지정하면 맞춤형 권선 코어 설계자가 누설 인덕턴스와 단락 회로 임피던스를 정밀하게 조정할 수 있습니다. 이러한 최적화는 안정적인 상태의 운영 효율성을 희생하지 않고 결함 전류를 관리 가능한 수준으로 제한합니다.
엔지니어는 1차 권선과 2차 권선 사이의 물리적 거리(누설 채널)를 조정하여 임피던스를 높일 수 있습니다. 임피던스가 높을수록 최대 결함 전류가 차단되어 단락 중에 코어와 코일에 가해지는 기계적 힘이 직접적으로 감소합니다.
맞춤형 상처 코어 설계를 주조 수지 또는 진공 압력 함침 기술과 통합하면 기계적 안정성이 크게 향상됩니다. 포팅 및 캡슐화는 권선을 단단한 권선 코어에 직접 고정합니다. 이 공정을 통해 전자기 전단력에 대한 저항력이 뛰어난 모놀리식 구조가 생성되어 심한 동적 충격이 가해지는 동안 와인딩의 움직임을 방지합니다.
수지가 경화되면 도체와 코어 절연체 사이의 모든 미세한 공극을 채웁니다. 이 견고한 물질은 상대적으로 부드러운 구리 또는 알루미늄 도체를 지지하기 위해 코어의 엄청난 인장 강도를 활용하여 반경 방향 힘과 축 방향 힘을 강철 코어로 직접 전달합니다.
고급 상처 코어 기술을 조달하려면 엔지니어가 운영 탄력성을 보장하기 위해 탐색해야 하는 특정 상업적 및 실제 현실이 필요합니다. 잘못된 공급업체를 선택하거나 부적절한 테스트 프로토콜을 지정하면 조기 장비 고장이 발생합니다.
상처 코어, 특히 분산된 간격 및 3D 설계에는 특수 제조 장비가 필요합니다. 이러한 복잡성으로 인해 표준 스택 코어에 비해 초기 리드 타임이 늘어날 수 있습니다. 그러나 이 요소는 운영 탄력성이 가장 중요한 미션 크리티컬 애플리케이션의 치명적인 실패로 인한 재정적 위험과 비교하여 평가되어야 합니다. 시설에서는 일상적인 전력망 오류로 인해 변압기 자체가 파손되어 발생하는 가동 중단 시간이 길어질 수 없습니다.
공급업체를 평가하려면 경험적 데이터에 엄격한 주의가 필요합니다. 엔지니어는 IEC 60076-5 또는 IEEE C57.12.90 표준을 준수하는 동적 단락 내성 성능에 대한 인증된 형식 테스트 보고서를 요청해야 합니다. 부적절한 어닐링은 CRGO 강철의 기계적 및 자기적 특성을 저하시키므로 제조업체의 어닐링 공정을 감사하는 것도 중요합니다. 또한 권선형 코어 변압기 제조업체가 토크 사양 및 압력 링 재료 선택을 포함하여 클램핑 구조에 대한 자세한 도면을 제공하는지 확인하십시오.
독립적인 고성능 실험실에서 물리적 유형 테스트 인증서를 요구합니다.
공급업체 내부 코어 어닐링로 및 온도 제어 로그를 감사합니다.
코어 클램핑 프레임 및 타이로드 크기에 대한 엔지니어링 도면을 검토하십시오.
코어 빌드에 사용된 CRGO 강철의 품질과 원산지를 확인합니다.
조달 사양 초안을 작성하기 전에 특정 설치 현장에 대해 사용 가능한 최대 결함 전류를 계산하십시오. 그리드 용량에 따라 결함 전류를 효과적으로 제한하기 위해 필요한 단락 임피던스를 정의합니다. 특정 핵심 형상에 대한 동적 내력 테스트 데이터를 요청하기 위해 전문 제조업체와 기술 대화를 시작합니다. 장기적인 기계적 신뢰성을 보장하려면 공급업체의 클램핑 구조 설계 및 어닐링 프로세스 인증을 검토하세요.
A: 자기 간격을 엇갈리게 하여 기계적 약점이 있는 단일 연속 평면을 제거하고 전자기 응력을 코어 구조 전체에 고르게 분산시킵니다.
A: 동적 단계는 첫 번째 반주기 내에 발생하며 변압기에 최대 기계적 충격과 클램핑 응력이 가해집니다. 열 단계는 몇 초에 걸쳐 발생하며 시스템에 극심한 가열 및 열팽창이 발생합니다.
A: 예, 특히 불균형 오류 중에 고르지 않은 기계적 토크를 방지하는 대칭 자기 경로를 제공하는 3D 상처 코어 설계입니다.
A: 권선 높이의 불균형은 결함 발생 시 축방향 힘을 증폭시켜 물리적 변형을 유발합니다. 견고한 코어 클램프와 압력 링으로 지원되는 정밀한 권선 높이 제어는 이러한 비대칭 수직 힘을 최소화합니다.
A: 임피던스는 전류 제한기 역할을 합니다. 맞춤형 설계를 통해 엔지니어는 최대 오류 전류를 기계 구조가 안전하게 견딜 수 있는 수준으로 제한하는 임피던스 값을 지정할 수 있습니다.
A: 구매자는 IEC 60076-5 또는 IEEE 표준을 준수하는 동적 단락 내성 유형 테스트 인증서를 요구하여 설계가 시뮬레이션된 오류 조건에서 물리적으로 살아남았음을 입증해야 합니다.
답: 그렇습니다. 주로 자기 효율성을 위해 사용되는 반면, 연속적으로 감겨진 구성으로 적절하게 어닐링된 CRGO 강철은 높은 인장 강도를 제공하고 심각한 전자기 충격으로 인한 물리적 변형에 저항합니다.
