테스트되지 않은 전기 장치를 배포하면 심각한 운영 및 재정적 위험이 초래됩니다. 조기 고장은 종종 그리드 안정성과 현장 안전을 손상시키는 감지되지 않은 제조 결함으로 인해 발생합니다. 조달 및 엔지니어링 팀은 배송을 수락하고 책임을 지기 전에 새로 제조된 장치가 정확한 설계 사양, 안전 표준 및 효율성 요구 사항을 충족하는지 확인해야 합니다. FAT(공장 인수 테스트)는 중요한 평가 게이트웨이 역할을 합니다. 이 가이드에서는 변압기 무결성을 확인하는 데 필요한 필수 정기 테스트, 코어별 성능 검증, 육안 검사 기준 및 공급업체 평가 프레임워크를 자세히 설명합니다. 이러한 검증 단계를 건너뛰면 시설은 치명적인 결함, 계획되지 않은 가동 중단 및 막대한 교체 비용에 취약해집니다. 엄격한 테스트 프로토콜을 시행함으로써 구매자는 책임을 제조업체에 다시 전가하고 장비가 실제 전기적 스트레스 하에서 안정적으로 작동하도록 보장합니다.
정기 테스트(TTR, 메거, 권선 저항)는 협의할 수 없으며 배송 전에 모든 단일 장치에 대해 수행해야 합니다.
무부하 손실 및 여자 전류 테스트는 CRGO 권선 코어와 같은 특정 재료 및 설계의 효율성을 검증하는 데 중요합니다.
테스트 전 육안 검사는 전기 테스트가 시작되기 전에 구조적, 기계적 결함을 찾아내는 첫 번째 방어선입니다.
맞춤형 또는 고도로 전문화된 응용 분야에서는 초기 엔지니어링 설계를 검증하기 위해 유형 및 특수 테스트(예: 온도 상승, 부분 방전, 소음 수준)가 필요합니다.
평판이 좋은 권선형 코어 변압기 제조업체는 구매자 검토를 위해 투명하고 추적 가능하며 표준을 준수하는(IEEE/IEC) 테스트 보고서를 제공합니다.

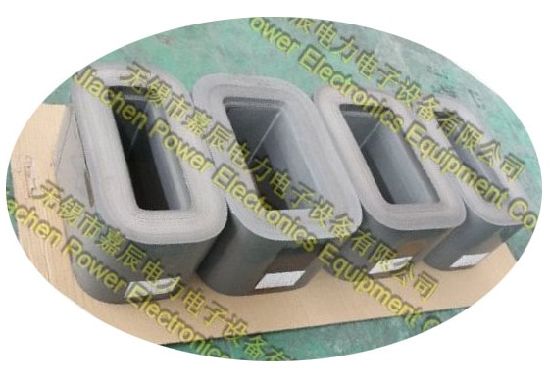

변압기 조달을 위한 기본 성공 기준을 정의하려면 20~30년의 수명 동안 지정된 전압 조정, 열 안정성 및 최소 에너지 손실을 달성해야 합니다. 권 선형 코어 변압기는 연속 자기 경로에 의존하므로 자재 취급의 편차가 장기적인 성능에 직접적인 영향을 미칩니다. 적층형 코어와 달리 권선 구성에는 방향성 강철의 무결성을 유지하기 위해 특수 제조 공정이 필요합니다.
상처 코어에는 정확한 장력 제어 및 적절한 응력 완화 어닐링을 포함한 정밀한 제조 기술이 필요합니다. 납품 전 테스트를 통해 육안 검사로는 포착할 수 없는 라미네이션 단락, 부적절한 간격 정렬 또는 잔류 기계적 응력과 같은 숨겨진 결함을 드러냅니다. 이러한 테스트가 없으면 내부 결함은 부하가 걸려 장치에 전원이 공급될 때까지 휴면 상태로 유지되며, 이 시점에서 국부적인 과열, 과도한 진동 또는 치명적인 유전체 파괴로 나타납니다.
모든 테스트 프로토콜은 IEEE C57.12.00/C57.12.90 또는 IEC 60076과 같이 인정된 국제 표준을 준수해야 합니다. 이러한 프레임워크는 객관적인 합격/실패 기준을 설정하여 내부 공급업체 근사치가 아닌 범용 엔지니어링 벤치마크에 대해 성능 측정 기준을 평가하도록 보장합니다. 이러한 표준을 준수하면 장비 승인을 위한 법적, 기술적 기준이 제공됩니다.
테스트 카테고리 | IEEE 표준 참조 | IEC 표준 참조 | 주요 목표 |
|---|---|---|---|
정기 테스트 | IEEE C57.12.90 | IEC 60076-1 | 모든 장치의 제조 일관성과 기본 기능을 확인하십시오. |
유형 테스트 | IEEE C57.12.00 | IEC 60076-2 | 프로토타입의 엔지니어링 설계(예: 열 제한)를 검증합니다. |
특수 테스트 | IEEE C57.12.90 | IEC 60076-3/10 | 소음 수준이나 부분 방전과 같은 특정 작동 매개변수를 평가합니다. |
전기 전압을 가하기 전에 물리적 무결성 감사를 통해 장치의 기계적 기준선을 설정합니다. 이는 기술자가 물리적으로 손상된 장치에 전원을 공급하여 테스트 장비가 손상되거나 인명 부상을 입는 것을 방지합니다. 육안 검사는 첫 번째 품질 관리 게이트 역할을 합니다.
검사관은 체계적인 기계적 검토를 실행해야 합니다. 여기에는 탱크의 용접 품질에 대한 자세한 평가, 밀리 게이지를 사용한 페인트 또는 아연 도금 두께 확인, 구조용 볼트의 토크 표시 확인, 접지 스트랩의 올바른 설치 보장 등이 포함됩니다. 이 단계에서 기술이 좋지 않다는 징후는 종종 생산 현장의 더 깊은 품질 관리 문제를 나타냅니다.
모든 탱크 용접부에 다공성, 언더컷 또는 불완전한 융합이 있는지 검사하십시오.
환경 보호 사양을 준수하는지 확인하기 위해 여러 지점에서 코팅 두께를 측정합니다.
모든 구조용 볼트에 토크 페인트가 표시되어 올바른 피트-파운드 사양에 맞게 조여졌는지 확인하십시오.
코어 접지 스트랩의 정렬 및 단단히 고정 상태를 확인하십시오.
운송 중 손상, 구부러짐 또는 막힌 공기 흐름 경로가 있는지 냉각 핀이나 라디에이터를 검사하십시오.
검사관은 모든 부싱과 연결을 확인해야 합니다. 세라믹 또는 폴리머 부싱에 미세 균열, 칩 및 표면 오염이 있는지 검사합니다. 기술자는 작동 중 고저항 핫스팟을 방지하기 위해 모든 단자 연결에서 올바른 토크 조임 값을 확인합니다. 내부 연결이 느슨하면 후속 권선 저항 테스트가 실패하지만 이를 포착하면 테스트 시간이 시각적으로 절약됩니다.
보조 및 명판 검증은 최종 기계적 점검 역할을 합니다. 검사자는 절대적인 정확성을 위해 승인된 설계 문서와 회로도, 벡터 그룹 및 임피던스 값을 포함한 명판 데이터를 상호 참조합니다. 여기에 불일치가 있으면 장치가 잘못된 사양으로 제작되었을 수 있으므로 테스트 프로세스가 즉시 중단됩니다.
기술자는 매우 정확한 마이크로 저항계를 사용하여 알려진 온도에서 모든 권선의 DC 저항을 측정합니다. 이 테스트에서는 4선 Kelvin 브리지 방법을 활용하여 테스트 리드의 저항을 제거하고 구리 또는 알루미늄 도체를 정확하게 측정합니다. 이 테스트는 내부 연결의 무결성을 확인하고 느슨한 압착이나 냉간 용접을 감지하며 부하 손실을 계산하는 데 필요한 기본 데이터를 제공합니다.
저항은 온도에 따라 변하기 때문에 모든 판독값은 확립된 공식을 사용하여 표준 기준 온도(보통 75°C 또는 85°C)로 수정되어야 합니다. 단계 간 결과는 긴밀하게 정렬되어야 합니다. 일반적으로 저항 값은 위상 전체에 걸쳐 1~2% 이하의 편차를 보여야 합니다. 큰 차이는 내부 연결 결함, 도체 단면적의 변화 또는 부적절한 탭 절환기 접촉 압력을 나타냅니다.
이 테스트에서는 높은 DC 전압(권선 등급에 따라 일반적으로 1000V ~ 5000V)을 적용하여 개별 권선과 접지 사이의 절연 시스템 저항을 측정합니다. 낮은 절연 저항은 습기 침투, 표면 오염 또는 조립 중 절연지의 물리적 손상을 강력하게 나타냅니다. 기술자는 가드 단자를 사용하여 표면 누설 전류를 우회하여 미터가 실제 체적 절연 저항만 읽도록 합니다.
절연 저항은 온도 보정된 최소 기가옴 값을 충족해야 합니다. 또한 10분 판독값을 1분 판독값으로 나누어 계산되는 편광 지수(PI) 비율은 특정 기준을 충족해야 합니다. 클래스 B, F 또는 H 절연 시스템에는 일반적으로 2.0 이상의 PI가 필요합니다. 평평한 PI 곡선(1.0에 가까운 비율)은 절연체가 습기나 전도성 오염물질로 포화되었음을 나타냅니다.
TTR 테스트는 한 권선에 낮은 AC 전압을 적용하는 동시에 다른 권선의 출력을 측정합니다. 이를 통해 모든 탭 위치에서 정확한 권선비를 확인하여 장치가 설계된 대로 정확하게 전압을 높이거나 낮추도록 보장합니다. 최신 TTR 미터는 1차 전압과 2차 전압 사이의 위상각 편차도 측정합니다. 이는 표준 구성의 경우 0에 가까워야 합니다.
측정된 비율은 계산된 명판 비율의 ±0.5%라는 엄격한 표준 허용 오차 내에 속해야 합니다. 이 테스트에 실패하면 권선이 짧거나 권선 수가 잘못되었거나 탭 절환기 연결이 부적절함을 나타냅니다. 장치가 TTR 테스트에 실패하면 잘못된 전압을 출력하고 잠재적으로 다운스트림 장비를 손상시킬 수 있으므로 배포할 수 없습니다.

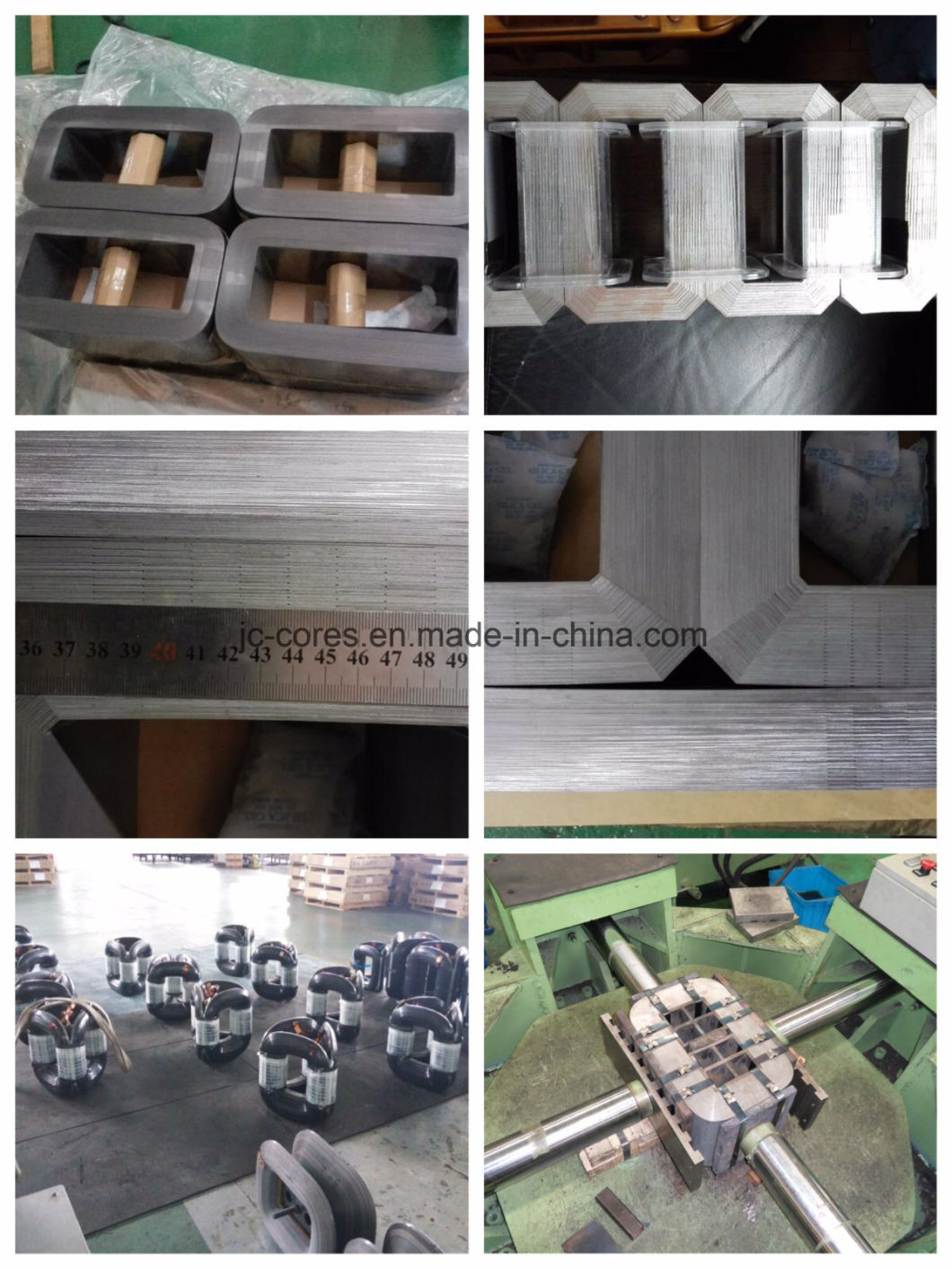

특히 3상 변압기 권선 코어를 기존 그리드에 통합하거나 병렬 작동을 위해 준비할 때 벡터 그룹 및 위상 변위를 확인하는 것이 필수입니다. 이 테스트에서는 시계 문자판 표기법을 활용하여 위상 각도가 시스템 요구 사항과 일치하는지 확인합니다(예: Dyn11은 저전압이 고전압보다 30도 앞서는 것을 의미합니다).
지정된 벡터 그룹으로부터의 편차에 대한 허용 오차는 없습니다. 위상 관계가 잘못되면 심각한 결함 전류, 순환 전류가 발생하고 시운전 시 차단기가 즉시 트립됩니다. 기술자는 3상 저전압을 적용하고 특정 1차 단자와 2차 단자 사이의 전압 벡터를 측정하여 형상이 명판 다이어그램과 일치하는지 확인함으로써 이를 확인합니다.
이 절차에는 고전압 권선을 개방 회로로 유지하면서 정격 전압 및 주파수에서 저전압 권선에 전원을 공급하는 작업이 포함됩니다. 이는 코어를 자화하는 데 필요한 에너지와 장치에 전원이 공급될 때마다 나타나는 지속적인 손실을 측정합니다. 기술자는 정밀 전력계와 평균 전압 전압계를 사용하여 테스트 전압 파형이 결과를 왜곡하지 않는지 확인합니다.
이 테스트는 특히 의 품질을 검증합니다 CRGO 상처 코어 . 이는 확인합니다 . 여기 전류를 급증시킬 수 있는 과도한 기계적 응력이나 자기 저항을 유발하지 않고 이 정확한 테스트를 통해 강철 적층의 적절한 어닐링과 주의 깊은 취급이 입증되었습니다. 분산 갭 권선형 코어 어셈블리가 제조되었음을
무부하 손실은 표준에 명시된 마진 이상으로 보증값을 초과해서는 안 됩니다. IEEE/IEC 사양에 따라 이는 일반적으로 개별 장치에 대해 허용되는 최대 +10% 변동입니다. 높은 여기 전류는 종종 제대로 조립되지 않은 코어 조인트 또는 단락된 코어 적층을 나타냅니다.
단락 테스트는 정격 전류에서 임피던스 전압과 부하 손실을 결정합니다. 외부 저항을 최소화하기 위해 거대한 구리 부스바를 사용하여 저압 권선을 단락시키고, 회로에 정격 전류가 흐를 때까지 고전압 권선에 감소된 전압을 인가합니다. 이 테스트 중에 소비된 전력은 구조 구성 요소의 구리 손실과 부유 손실을 나타냅니다.
이러한 지표는 변압기의 작동 효율성, 필요한 냉각 요구 사항, 전체 부하 시 전압 조절 및 전반적인 단락 내량 성능과 직접적으로 연결됩니다. 높은 부하 손실은 비효율적인 권선 설계, 부적절한 도체 크기 또는 탱크 벽과 클램핑 구조에서 순환하는 과도한 와전류를 나타냅니다.
손실 매개변수 | IEEE 허용 한도 | IEC 허용 한도 | 실패의 근본 원인 |
|---|---|---|---|
무부하 손실 | 지정된 값의 +10% | 지정된 값의 +15% | 코어 강철 품질 불량, 기계적 응력, 접합 불량. |
총 손실(무부하 + 부하) | 지정된 것의 +6% | 지정된 값의 +10% | 소형 도체, 높은 와전류, 불량한 권선 장력. |
임피던스 전압 | ±7.5%(2권선) | ±7.5% ~ ±10% | 잘못된 권선 형상, 잘못된 회전 계산. |
인가 전압 테스트는 하나의 권선과 코어 및 탱크에 접지된 다른 모든 권선 사이에 정상 작동 전압보다 훨씬 높은 높은 AC 전압을 적용합니다. 이는 1차 코일과 2차 코일 사이의 장벽과 스탠드오프 절연체를 포함한 주요 절연 구조를 강조합니다. 예를 들어, 34.5kV 등급 권선은 70kV에서 테스트될 수 있습니다.
절연 시스템은 지정된 기간(보통 60초) 동안 이 과전압을 견뎌야 합니다. 성공은 테스트 기간 동안 절연 파괴, 아크 또는 갑작스러운 누설 전류 스파이크가 없는 것으로 정의됩니다. 여기서 고장이 발생하면 일반적으로 큰 소리의 방전이 발생하고 구멍이 난 절연체를 찾기 위해 활성 부품을 완전히 분해해야 합니다.
이 테스트는 코어 포화를 방지하기 위해 더 높은 주파수(종종 100Hz ~ 400Hz)에서 정격 전압의 두 배를 적용합니다. 이는 접지에 대한 절연보다는 권선 자체 내에서 턴-투-턴(turn-to-turn) 및 층간 절연을 강조합니다. 주파수를 높이면 코어는 막대한 자화 전류를 끌어오지 않고도 이중 전압을 처리할 수 있습니다.
유도 테스트 기간은 일반적으로 7200사이클 또는 60초 중 짧은 쪽입니다. 이 테스트는 권선 과정에서 발생한 자석 와이어 법랑의 미세한 핀홀이나 층 절연지의 찢어짐을 찾는 데 매우 효과적입니다.
절연 시스템의 유전 손실을 측정하는 것은 향후 유지 관리를 위한 중요한 기준을 제공합니다. 소산계수는 단열 시스템의 전반적인 건조도와 품질을 나타냅니다. 기술자는 테스트 전압(보통 10kV)을 적용하고 결과 전류의 위상각을 측정합니다.
높은 역률 판독값은 수분 흡수, 경화되지 않은 수지 또는 유전체 재료 내 오염을 나타냅니다. 새로운 오일로 채워진 장치의 경우 역률은 일반적으로 0.5% 미만이어야 합니다. 장비 수명 전반에 걸쳐 이 지표를 추적하면 유지 관리 팀이 치명적인 오류가 발생하기 전에 절연 성능 저하를 예측할 수 있습니다.
온도 상승 테스트는 일반적으로 새로운 디자인의 첫 번째 장치 또는 에 필요한 유형 테스트입니다 맞춤형 상처 코어 . 작동 온도가 지정된 절연 등급 제한 내에 유지되는지 확인하기 위해 전부하 조건을 시뮬레이션합니다. 기술자는 단락 방법을 사용하여 최고 오일 온도와 평균 권선 온도가 안정될 때까지 장치에 총 손실 전력을 주입합니다.
열 평형에 도달하면 전원이 차단되고 장치가 냉각되면서 권선 저항이 빠르게 측정됩니다. 이 데이터는 최대 권선 핫스팟 온도를 결정하기 위해 정확한 종료 순간으로 다시 추정됩니다. 이 테스트에 실패하면 냉각 시스템(라디에이터, 팬)이 코어 및 코일 설계에 적합하지 않음을 의미합니다.
액체 침지 장치의 경우 기술자는 DGA(용존 가스 분석) 기준을 설정하고 물리적 오일 품질 테스트를 수행하여 절연 파괴 전압, 수분 함량(백만분율로 측정) 및 산도를 확인합니다. 배송 전에 기본 DGA를 작성하면 FAT 중에 생성된 모든 가스가 문서화되고 향후 현장 테스트 중에 활성 결함으로 오인되지 않습니다.
건식 장치의 경우 부분 방전(PD) 테스트를 활용하여 주조 수지 또는 진공 압력 함침(VPI) 단열재에 국부적인 내부 공극이 없는지 확인합니다. PD 테스트는 절연 구조 내의 미세한 전기 방전을 피코쿨롬(pC) 단위로 측정합니다. 높은 PD 수준은 시간이 지남에 따라 절연체를 천천히 침식하여 조기 파손으로 이어집니다.
엄격한 데시벨 제한이 적용되는 도시 또는 실내 설치의 경우 음향 소음 제한을 확인하는 것이 필요합니다. 장치는 조용한 환경에서 정격 전압으로 전원이 공급되며 음압 레벨은 주변의 특정 간격으로 측정됩니다. 권선형 코어는 일반적으로 자기 회로에 에어 갭이 없기 때문에 적층형 코어보다 낮은 소음 수준을 나타냅니다.
헬륨 또는 질소 포락선 테스트를 활용한 압력 및 누출 테스트는 탱크, 개스킷 및 씰의 완벽한 무결성을 보장합니다. 탱크는 특정 PSI로 가압되고 12~24시간 동안 유지됩니다. 압력 강하 또는 용접 주변의 추적 가스 감지는 결국 탱크에 습기가 유입되거나 절연유가 환경으로 배출되는 누출을 나타냅니다.
테스트 인프라를 기반으로 제조업체를 평가합니다. 신뢰할 수 있는 권선형 코어 변압기 제조업체는 교정된 장비, 자동화된 테스트 베이를 활용하고 제3자 실험실 인증을 보유합니다. 배송을 승인하기 전에 인증되고 일련화된 테스트 보고서를 요청하고 검토하십시오. 테스트 보고서에는 장치의 특정 일련 번호, 사용된 테스트 장비, 해당 장비의 교정 날짜 및 테스트 중 정확한 환경 조건이 나열되어야 합니다.
단위별 일상 테스트 데이터 대신 일반 또는 "유형" 테스트 데이터를 수용하면 막대한 구현 위험이 발생합니다. 계약상 FAT 증인 대기 지점을 직접 또는 가상으로 의무화합니다. IEEE/IEC 허용 오차를 충족하지 못하는 경우 즉시 재작업 및 재테스트가 필요하며 전적으로 공급업체의 비용이 소요된다는 점을 명확하게 지정하십시오. 기본 성능 지표를 통과하기 위해 "현장 수정"이 필요한 장치는 허용하지 마십시오.
포괄적인 배송 전 테스트는 변압기의 안전성, 효율성 및 설계 사양에 대한 엄격한 준수를 보장하는 유일한 경험적 방법입니다. 테스트를 나중에 고려하는 것으로 간주하거나 특정 장치에 대한 상세하고 일련화된 테스트 보고서 제공을 거부하는 공급업체의 자격을 박탈하십시오.
특정 IEEE/IEC 테스트 요구 사항을 다음 RFP(제안 요청서)에 직접 통합하세요.
문서화 표준을 확인하려면 잠재 제조업체에 샘플 FAT 보고서를 요청하십시오.
중요한 루틴 및 유형 테스트에 대해 계약상 구속력이 있는 증인 보유 지점을 설정합니다.
모든 테스트 장비 교정 인증서가 유효하고 최종 FAT 문서에 첨부되어 있는지 확인하십시오.
A: 기본 제조 품질을 확인하고 결함을 발견하기 위해 제조된 모든 단일 장치에 대해 정기적인 테스트가 수행됩니다. 유형 테스트는 전체 엔지니어링 및 열 설계를 검증하기 위해 프로토타입 또는 특정 설계의 첫 번째 장치에 대해 수행됩니다.
A: 분산된 간격 설계는 코어 구조 전반에 걸쳐 자기 저항을 최소화합니다. 테스트 중에 이 효율성은 기존 맞대기 적층형 코어에 비해 여자 전류가 상당히 낮고 무부하 손실이 더 낮다는 것을 반영합니다.
A: TTR은 권선 내 1차 권선과 2차 권선의 정확한 비율을 확인하는 일상적인 테스트입니다. 이는 변압기가 모든 탭 체인저 위치에서 올바른 출력 전압을 제공하도록 보장합니다.
A: 내부 절연 시스템이 조립 과정 중 습기 유입, 먼지 또는 기계적 손상으로 인해 손상되지 않았는지 확인하여 전원 공급 시 치명적인 단락을 방지합니다.
A: 제조업체가 이전에 제작된 동일한 설계에 대해 과거의 인증된 형식 테스트 보고서를 제공하는 경우 형식 테스트가 면제될 수 있습니다. 그러나 정기 테스트는 필수이므로 절대로 건너뛸 수 없습니다.
답변: 주요 국제 표준에는 테스트 절차와 허용 오차가 명시되어 있습니다. IEEE C57.12.90은 북미 표준이고, IEC 60076은 국제 시장에 적용됩니다.
