유도 장치 생산에서 기계적 정밀도는 전기적 성능을 직접적으로 결정합니다. 권선 장력은 장기 신뢰성의 주요 변수로 작용합니다. 권 선형 코어 변압기는 효율적으로 작동하기 위해 정확한 장력 매개변수에 크게 의존합니다. 너무 느슨하든 너무 빡빡하든 부적절한 권선 장력은 숨겨진 비효율성을 초래합니다. 여기에는 저항 증가, 열 핫스팟 및 절연 저하가 포함됩니다. 이러한 결함은 조기 현장 고장 및 운영 중단으로 이어집니다.
권선 장력 제어를 평가하는 것은 엔지니어와 조달 팀이 공급업체를 조사할 때 필수 단계입니다. 선택한 구성 요소가 엄격한 작동 허용 오차를 충족하는지 확인하면 비용이 많이 드는 다운스트림 문제를 방지할 수 있습니다. 정보에 입각한 소싱 결정을 내리려면 장력이 핵심 재료 및 권선 구조와 어떻게 상호 작용하는지 이해해야 합니다.
효율성 대 저항: 느슨한 권선은 전체 와이어 길이를 늘려 저항과 원치 않는 구리 손실을 직접적으로 증가시킵니다.
재료 감도: 민감한 자성 재료의 기계적 변형을 방지하고 예상되는 코어 손실 값을 보존하려면 최적의 장력이 필요합니다.
열 및 기계적 안정성: 정밀한 장력 제어는 단락 사고 전류를 견디는 데 필요한 구조적 무결성을 유지하면서 최대 전자기 결합을 보장합니다.
공급업체 평가: 고급 장력 모니터링은 일류 권 선형 코어 변압기 제조업체를 필수품 공급업체와 분리합니다.
단단하고 일관된 권선은 1차 및 2차 코일과 코어 림 사이의 물리적 간격을 최소화합니다. 이러한 근접성은 효율적인 에너지 전달을 위해 필수적입니다. 제조업체는 일반적으로 단일 코어 림에서 1차 코일과 2차 코일을 서로 직접 감습니다. 이러한 동심 배열은 전자기 결합을 최대화하고 표유 자속을 크게 줄입니다. 정확한 장력은 레이어를 컴팩트하게 유지하여 자기장을 방해할 수 있는 에어 갭을 방지합니다. 장력이 약한 코일의 누설 인덕턴스를 측정하면 수치가 즉시 급증합니다. 구리와 강철 사이의 물리적 거리는 자속 결합 효율을 결정합니다. 권선 기계에 동적 장력 제어 기능이 없으면 외부 레이어가 필연적으로 부풀어 오르고 코어 림에서 구리를 더 멀리 밀어내고 변압기의 전압 조절 기능을 저하시킵니다.
권선은 포머 또는 보빈으로 알려진 비전도성 베이스 주위에 감겨 있습니다. 이 구성요소는 구조적 지지와 단열을 제공합니다. 그러나 와인딩 과정에서 엄청난 기계적 스트레스에 직면하게 됩니다. 과도한 권선 장력은 전자를 뒤틀거나 깨뜨리거나 붕괴시킬 수 있습니다. 이러한 손상은 축 정렬 불량으로 이어져 전체 코일 어셈블리의 구조적 무결성을 손상시킵니다. 기본 지지 구조를 손상시키지 않고 와이어를 고정하려면 장력을 주의 깊게 조정해야 합니다. 견고한 응용 분야에서는 고밀도 합판 또는 유리 섬유 강화 에폭시로 만든 포머가 활용됩니다. 그러나 이러한 견고한 재료에도 항복점이 있습니다. 기계 작업자가 두꺼운 직사각형 와이어에 제동 장력을 너무 높게 설정하면 권선이 완료되기 훨씬 전에 내부 반경 방향 힘으로 인해 와이어가 휘어져 장치가 폐기됩니다.
느슨한 권선은 상당한 절충안을 제시합니다. 수천 번 감아도 약간의 느슨함이 결합되어 전체 와이어 길이가 크게 늘어납니다. 이렇게 늘어난 길이는 유도 장치의 바람직하지 않은 특성인 DC 저항을 수학적으로 증가시킵니다. 저항이 높을수록 I²R(구리) 손실이 직접적으로 높아집니다. 결과적으로 변압기의 전반적인 작동 효율이 떨어지며 과도한 열이 발생하고 에너지가 낭비됩니다. 표준 배전 변압기를 생각해 보십시오. 장력 부족으로 인해 와이어 길이가 2% 추가되는 것은 재료비만 추가하는 것이 아닙니다. 이는 부하 손실 프로필을 영구적으로 변경합니다. 20년 이상의 작동 수명 동안 저항이 약간 증가하면 막대한 에너지 낭비가 발생합니다. 엔지니어링 팀은 이러한 인장 관련 결함을 조기에 발견하기 위해 공장 승인 테스트 중에 최대 허용 저항 값을 지정해야 합니다.
반대로, 과도한 장력은 단열 시스템에 심각한 위험을 초래합니다. 장력이 높으면 동심 권선 사이의 절연 에나멜과 종이 층이 기계적으로 얇아지거나 긁히거나 파손될 수 있습니다. 성공 기준에는 인접한 턴 사이의 유전 강도를 손상시키지 않으면서 최대의 소형화 및 구조적 밀도를 달성하는 것이 포함됩니다. 과도한 장력으로 인해 절연이 실패하면 회전 간 단락의 위험이 급격히 증가합니다. 크라프트지 및 Nomex 단열재는 유전율을 유지하기 위해 특정 압축력이 필요합니다. 특히 코어의 직사각형 모서리 주변에서 와이어를 너무 팽팽하게 당기면 국부적인 압력이 절연체의 내천공성을 쉽게 초과할 수 있습니다. 이로 인해 전기적 스트레스나 낙뢰 충격 서지로 인해 결국 실패하게 되는 미세한 약점이 생성됩니다.

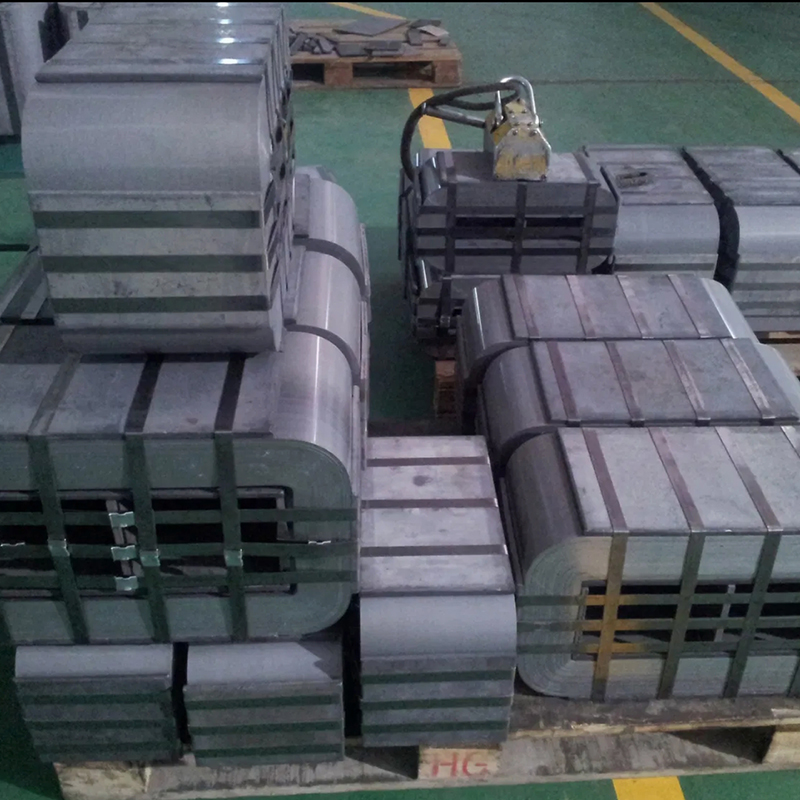

냉간 압연 방향성(CRGO) 강철은 압연 방향을 따라 최적의 자기 성능을 위해 설계된 특정 야금학적 특성을 가지고 있습니다. 그러나 이 재료는 기계적 응력에 극도로 취약합니다. 부적절한 권선 장력은 압축 응력을 CRGO 권선 코어 에 직접 전달합니다 . 이 응력은 자기왜곡을 유발하고 섬세한 자구 구조를 변경합니다. 결과적으로 코어에서는 일반적으로 철 손실로 알려진 코어 손실이 의도치 않게 증가합니다. CRGO 강철의 자구는 제조 공정 중에 정렬되어 자속에 대한 낮은 저항 경로를 제공합니다. 꽉 감은 외부 기계적 압력으로 인해 강철이 압박되면 이러한 영역이 정렬되지 않게 됩니다. 실제로 현장에서 차이를 들을 수 있습니다. 스트레스를 많이 받는 코어는 자기 변형 증가로 인해 훨씬 더 큰 윙윙거림을 나타냅니다.
엔지니어들은 특정 프레임워크를 활용하여 자기 저하가 발생하기 전에 권선이 코어에 가할 수 있는 최대 허용 압축력을 계산합니다. 자재 취급, 조립 클램핑, 응력 완화 어닐링 공정을 기반으로 제조업체를 평가해야 합니다. 적절한 어닐링은 코어가 형성된 후 자기 특성을 복원하지만 후속 권선에서는 유해한 응력이 다시 발생해서는 안 됩니다. 지정된 성능 지표를 유지하려면 이러한 힘의 균형을 맞추는 것이 중요합니다.
와이어 게이지 및 장력 설정을 기반으로 최대 방사형 내부 힘을 계산합니다.
특정 CRGO 등급의 항복 강도 및 응력-민감도 곡선에 대해 계산된 힘을 비교합니다.
코어 형성 직후 응력 완화 어닐링 사이클을 구현하여 자구 구조를 재설정합니다.
과도한 권선 압력을 흡수하기 위해 코어와 포머 사이에 부드럽고 압축 가능한 장벽 재료를 활용합니다.
권선 공정 전후에 무부하 손실 테스트를 실시하여 장력으로 인해 코어의 자기 특성이 저하되지 않았는지 확인합니다.
권선 장력은 물리적 구조의 열 처리 능력에 직접적인 영향을 미칩니다. 단단히 감으면 전자기 결합이 향상되지만 열 에너지를 가둘 수 있는 조밀한 질량이 생성됩니다. 이 밀도는 냉각 덕트의 정밀한 통합과 균형을 이루어야 합니다. 이러한 덕트는 코일 어셈블리를 통해 오일 또는 공기 흐름을 허용하여 열폭주를 방지하고 변압기가 안전한 온도 제한 내에서 작동하도록 보장합니다. 장력이 일관되지 않으면 권취 과정에서 냉각 덕트가 찌그러지거나 막힐 수 있습니다. 막힌 덕트는 국지적인 열 핫스팟을 생성하여 주변 단열재의 성능 저하를 가속화합니다. 제조업체는 전체 코일 구조를 견고하게 유지하기 위해 충분한 장력을 가하는 동시에 덕트 무결성을 유지하기 위해 견고하고 정확한 치수의 스페이서를 사용해야 합니다.
단락이 발생하는 동안 극도의 방사형 및 축방향 전자기력이 변압기 내에서 생성됩니다. 이러한 조건에서 생존을 위해서는 정확한 기준선 권선 장력이 필수적입니다. 적절한 장력은 코일 변형, 신축 또는 기계적 붕괴를 방지하는 견고하고 응집력 있는 물리적 질량을 생성합니다. 느슨하게 감긴 코일은 높은 응력 오류 조건을 견딜 수 있는 구조적 무결성이 부족하여 치명적인 오류로 이어집니다. 초기 권선 장력이 부적절할 경우 결함이 있는 동안 외부 권선에 가해지는 후프 응력으로 인해 코일이 쉽게 파열될 수 있습니다. 구리를 단단히 감고 특수 수지로 어셈블리를 경화함으로써 전체 코일은 대규모 전자기 충격에 저항할 수 있는 단일 블록이 됩니다.
3상 변압기 권선 코어 까지 확장하면 제조 복잡성이 배가됩니다. 세 개의 개별 코어 사지에 걸쳐 균일한 장력을 동시에 유지하려면 고급 기계와 엄격한 프로세스 제어가 필요합니다. 제조업체는 장력 대칭 및 정렬 공차와 관련하여 특정한 문제에 직면해 있습니다. 이러한 요구 사항은 단상 장치에 비해 3상 응용 분야에 훨씬 더 엄격하며 균형 잡힌 전기 성능을 보장하기 위해 더 높은 정밀도가 요구됩니다. 위상 간에 장력이 달라지면 결과적인 임피던스 불일치로 인해 불균형한 전압 출력과 순환 전류가 발생합니다. 공급업체가 세 단계 모두에서 동시에 동일한 장력 프로파일을 유지할 수 있는 동기화된 다축 권선 기계를 활용하는지 확인해야 합니다.
분산 형 갭 상처 코어 아키텍처는 여자 전류 및 코어 손실을 줄이는 데 뚜렷한 이점을 제공합니다. 코어는 단일 절단이 아닌 정밀하게 엇갈린 간격으로 구성됩니다. 조립하는 동안 권선 장력을 꼼꼼하게 제어해야 합니다. 고르지 않거나 과도한 장력은 엇갈린 간격 구조를 물리적으로 이동, 중첩 또는 압축할 수 있습니다. 이 기하학적 구조가 중단되면 설계의 저손실 이점이 무효화됩니다. 간격은 너비가 몇 밀리미터에 불과한 경우가 많으며 인터레이스 패턴은 측면 힘에 매우 민감합니다. 공급업체를 평가할 때 와인딩 후 갭 검사 프로토콜을 확인하도록 요청하세요. 코일에 장력을 가하고 고정한 후에도 간격 구조가 그대로 유지된다는 것을 증명할 수 없다면 제조 공정에 결함이 있는 것입니다.

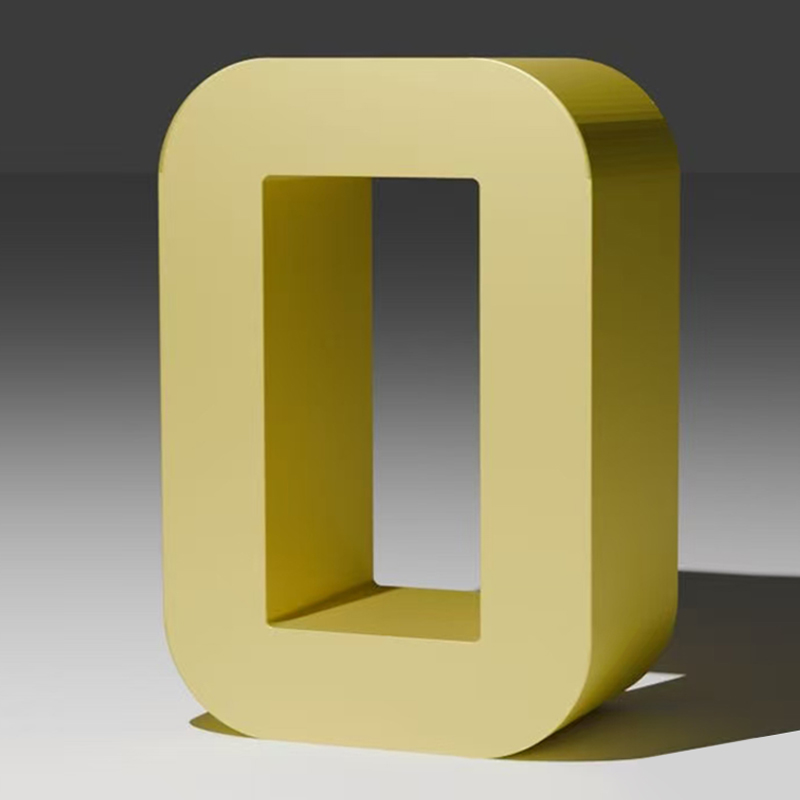

맞춤형 권선형 코어 에 대한 요구 사항에는 직사각형, 계단식 또는 타원형 모양과 같은 비표준 형상이 포함되는 경우가 많습니다. 이러한 폼 팩터는 균일한 장력을 복잡하게 만듭니다. 맞춤형 설계에 동적 인장 알고리즘을 적용하는 공급업체의 능력을 평가해야 합니다. 와이어나 코어를 손상시키지 않고 일관된 소형성을 유지하려면 비원형 코어 주변의 권선 반경이 변경됨에 따라 장비는 실시간으로 장력을 조정해야 합니다. 원형 코어를 감는 것은 간단합니다. 긴장은 계속 유지된다. 그러나 직사각형 코어를 감는다는 것은 감는 헤드가 날카로운 모서리가 아닌 평평한 면을 지나갈 때 와이어 속도와 필요한 장력이 크게 변동한다는 것을 의미합니다. 고급 서보 구동 시스템만이 모서리에서 와이어가 끊어지거나 아파트에서 느슨하게 고이는 것을 방지할 수 있을 만큼 충분히 빠르게 반응할 수 있습니다.
권선형 코어 설계는 기존의 적층형 코어 대안에 비해 탁월한 에너지 억제 기능을 제공합니다. 그러나 설치 후 유지 관리와 관련하여 절충점이 있습니다. 권선은 단단히 감겨 있고 물리적으로 접근하거나 교체하기가 어렵기 때문에 현장 수리가 불가능한 경우가 많습니다. 따라서 초기 와인딩 정밀도와 장력 제어가 중요합니다. 고품질 제조를 통해 처음부터 장기적인 신뢰성을 보장함으로써 향후 유지 관리가 필요하지 않습니다. 적층된 코어를 사용하는 것처럼 손상된 코일을 교체하기 위해 단순히 상단 요크를 풀 수는 없습니다. 전체 장치는 봉인되어 단일 소모품 자산으로 취급되는 경우가 많습니다. 따라서 와인딩 장력과 관련된 사전 품질 관리는 조기 실패에 대한 유일한 방어책입니다.
실시간 로드 셀을 갖춘 최신 폐쇄 루프 서보 구동 텐셔너는 기존 수동 또는 마찰 기반 제동 시스템에 비해 훨씬 뛰어난 신뢰성을 제공합니다. 자동화된 시스템은 장력을 동적으로 조정하여 와이어 변형과 권선 속도를 보상합니다. 조달 팀은 공급업체가 최신 자동화 장력 기술을 활용하는지 확인하기 위해 심사 단계에서 장비 목록과 프로세스 제어 문서를 요청해야 합니다. 수동 마찰 브레이크는 시간이 지남에 따라 마모됩니다. 즉, 변속 시작 시 적용되는 장력은 변속 종료 시 적용되는 장력과 달라집니다. 서보 시스템은 이 변수를 완전히 제거하여 생산된 모든 단일 코일에 대해 디지털 판독값과 검증 가능한 데이터 로그를 제공합니다.
효과적인 품질 보증을 위해서는 와인딩 단계에서 엄격한 공정 내 테스트가 필요합니다. 업계 표준 평가 렌즈에는 치수 검사, 저항 측정 및 턴 간 절연 테스트가 포함됩니다. 제조업체가 통계적 공정 제어(SPC)를 사용하여 생산 실행 전반에 걸쳐 장력 일관성을 모니터링하는지 확인해야 합니다. 일관된 데이터 수집은 모든 장치가 지정된 허용 오차를 충족하도록 보장합니다.
인장조건 | 물리적 효과 | 전기적 결과 |
|---|---|---|
너무 느슨함 | 와이어 길이 증가, 압축 불량, 냉각 덕트 막힘 | 저항 증가, 구리 손실 증가, 효율성 감소, 열 핫스팟 |
최적 | 조밀한 코일 질량, 온전한 절연, 정밀한 간격 정렬 | 결합 극대화, 높은 내결함성, 손실 최소화, 균형 잡힌 임피던스 |
너무 빡빡함 | 절연 손상, 코어 압축, 이전 좌굴 | 단락 위험, 스트레스로 인한 철 손실 증가, 구조적 결함 |
엄격한 장력 제어가 부족한 공급업체와 협력하면 시운전 지연, 높은 실패율 등 심각한 다운스트림 위험이 발생합니다. 이러한 위험을 완화하려면 엄격한 체크리스트를 구현하십시오. 배송 전에 성능을 확인하려면 FAT(공장 승인 테스트)가 필요합니다. 과거 실패 데이터를 검토하여 공급업체의 실적을 측정합니다. 마지막으로 조달 계약에서 직접 특정 권선 공차 및 테스트 프로토콜을 규정합니다. 일반적인 품질 설명을 받아들이지 마십시오. 특정 생산 배치에 대한 실제 장력 로그를 확인해야 합니다. 공급업체가 이 데이터 제공을 주저한다면 이는 프로세스 제어가 부족하고 향후 현장 실패 가능성이 높다는 것을 의미합니다.
권선 장력은 2차적인 제조 세부 사항이 아닙니다. 이는 변압기의 효율성, 안전성 및 수명을 결정하는 기본 척도입니다. 올바른 파트너를 선택하려면 투명하고 자동화된 장력 제어, 심층적인 재료 전문 지식 및 엄격한 QA 테스트를 입증하는 제조업체를 우선시해야 합니다.
현재 공급업체의 와인딩 사양을 감사하고 모든 최근 생산 배치에 대한 디지털 장력 로그를 요구합니다.
서보 구동 텐셔너를 활용할 수 있도록 다음 RFQ에 대한 자세한 제조 공정 제어 및 장비 목록을 요청하십시오.
특정 응용 분야에 대한 정확한 치수 및 저항 공차를 정의하려면 기술 영업팀에 문의하여 맞춤형 엔지니어링 상담을 받으세요.
배송을 승인하기 전에 무부하 손실 및 단락 내구성 테스트를 포함한 포괄적인 공장 승인 테스트(FAT)를 의무화합니다.
A: 권선이 느슨하면 전체 와이어 길이가 늘어나 전기 저항이 높아집니다. 이로 인해 구리 손실이 증가하고 전자기 결합이 감소하여 효율성이 떨어지고 작동 온도가 높아집니다.
A: 과도한 장력은 CRGO 강철에 압축 기계적 응력을 가합니다. 이 응력은 자구를 왜곡하고 자기 변형을 유발하며 코어/철 손실을 크게 증가시킵니다.
A: 고르지 않거나 과도한 장력은 제조 과정에서 정밀하게 엇갈린 간격을 물리적으로 이동할 수 있습니다. 이러한 잘못된 정렬은 설계의 저손실 이점을 무효화하고 전반적인 성능을 저하시킵니다.
A: 전자는 코일이 감겨지는 비전도성 베이스입니다. 과도한 장력은 전자를 뒤틀거나 깨뜨리거나 붕괴시켜 축 정렬 불량 및 구조적 파손을 일으킬 수 있습니다.
A: 자동화된 서보 구동 시스템은 실시간 로드 셀을 사용하여 정확한 장력을 지속적으로 유지합니다. 이는 일관되지 않은 수동 제동 시스템과 달리 절연 손상을 방지하고 균일한 코일 밀도를 보장합니다.
