변압기 제조 시 사양이 잘못 정렬되면 재정 및 운영 비용이 많이 듭니다. 코어 치수 또는 재료 특성이 전기 설계 의도에서 벗어나면 결과적으로 코어 손실이 증가하고 물리적 부속품 오류가 발생하며 생산 일정이 지연됩니다. 표준 데이터시트는 특수 응용 분야에 적합하지 않습니다. 정확한 기술 도면은 엔지니어링 의도와 제조 현실 사이의 격차를 해소하여 최종 제품이 정확한 자기 및 공간 요구 사항을 충족하도록 보장합니다.
맞춤형 설계를 엔지니어링에서 생산으로 전환하려면 포괄적인 기술 도면, 치수 공차 및 재료 사양이 필요합니다. 완전한 도면 패키지는 모호성을 제거합니다. 이를 통해 생산 팀은 시뮬레이션된 것과 정확하게 작동하는 이 가이드에서는 작업 현장에서 성공적인 제작 및 조립을 보장하는 데 필요한 특정 문서를 자세히 설명합니다. 권선형 코어 변압기를 구축할 수 있습니다.
밀리미터 수준의 정밀도로 지정된 정확한 치수 도면(내경, 외경, 높이)이 기준이지만 기계적 공차가 최종 조립의 성공을 좌우합니다.
특히 분산형 갭 권선 코어의 경우 정확한 갭 구성을 지정하는 것은 여기 전류를 제어하고 국부적인 가열을 최소화하는 데 중요합니다.
재료 콜아웃은 일반 라벨을 넘어 정확한 등급(예: 특정 CRGO 상처 코어 재료), 층간 절연 코팅 및 필요한 자기 성능 측정항목을 지정해야 합니다.
숙련된 권선형 코어 변압기 제조업체와 협력하려면 클램핑, 밴딩, 어닐링 후 처리 및 환경 등급을 포함하는 전체적인 문서를 제출해야 합니다.
완전한 도면 패키지는 생산 현장에서 궁극적인 정보 소스 역할을 합니다. 여기에는 정확한 치수 정확도, 명확한 재료 설명선, 특정 처리 지침 및 환경 규정 준수 매개변수가 포함되어야 합니다. 이러한 요소가 없으면 제조업체는 가정을 해야 합니다. 가정은 코어 형상의 변화로 이어집니다. 이러한 변화는 최종 제품의 자기적 및 기계적 생존 가능성에 직접적인 영향을 미칩니다.
현장 적용 시 간단한 모서리 반경 사양이 누락된 도면으로 인해 전체 조립 라인이 중단될 수 있습니다. 생산 엔지니어는 슬리팅 및 와인딩 기계를 프로그래밍하려면 정확한 숫자가 필요합니다. 포괄적인 도면을 제공하면 품질 관리 및 입고 검사에 대한 명확한 기준을 설정하게 됩니다.
코어 형상의 미세한 편차는 자속 밀도 분포 및 무부하 손실에 직접적인 영향을 미칩니다. 공차 제어가 불량하여 단면적이 설계된 것보다 작은 경우 코어는 더 높은 자속 밀도에서 작동합니다. 이는 코어 손실과 여자 전류를 모두 증가시킵니다. 반대로, 코어 크기가 너무 크면 재료가 낭비되고 전체 설치 공간이 늘어납니다.
정밀한 도면을 통해 자기 경로 길이와 단면이 설계 단계에서 사용된 이론적 계산과 일치하는지 확인합니다. 예를 들어, 빌드 높이의 2mm 편차는 변압기를 지정된 효율 등급 밖으로 밀어낼 정도로 자기 저항을 변경할 수 있습니다. 정확한 활성 단면적을 문서화하면 이러한 성능 저하를 방지할 수 있습니다.
구현 현실에서는 전기 사양을 충족하는 코어가 기계적으로 여전히 실패할 수 있다는 사실이 종종 드러납니다. 코일 창 간격, 권선 반경 또는 단열 허용치가 제대로 문서화되지 않으면 구리 또는 알루미늄 코일이 맞지 않습니다. 코어와 권선 사이의 간섭으로 인해 절연이 손상되어 즉각적인 단락 위험이 발생합니다.
상세한 도면은 보빈, 냉각 덕트 및 권선 돌출부에 필요한 물리적 공간을 설명합니다. 두꺼운 구리를 감을 때 모서리가 바깥쪽으로 튀어나오는 경향이 있습니다. 코어 창 도면이 이러한 기계적 현실을 설명하지 못하는 경우 조립업체는 코어 반쪽을 강제로 결합해야 하므로 적층이 손상되고 자기 특성이 저하됩니다.

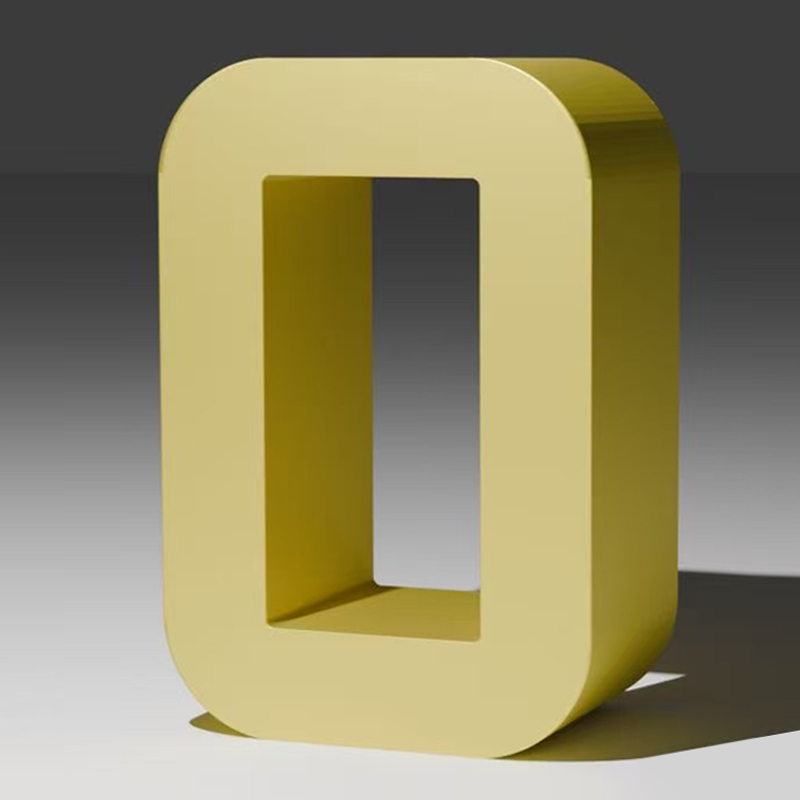

맞춤형 상처 코어 도면 의 기초는 내부 직경(ID), 외부 직경(OD) 및 빌드 높이(H)의 정확한 사양입니다. 적절한 코일 장착을 보장하려면 이러한 측정을 밀리미터 수준의 정확도로 지정해야 합니다. ID는 권선에 사용 가능한 창 영역을 나타내고 OD와 높이는 전체 물리적 봉투를 정의합니다.
도면에는 제조 변형에 대해 허용 가능한 플러스/마이너스 공차가 명시적으로 문서화되어 있어야 합니다. 일반적인 공차는 코일이 항상 코어를 통과하도록 보장하기 위해 ID에서 +1.0mm/-0.0mm일 수 있고, 코어가 지정된 인클로저 내에 맞도록 보장하기 위해 OD에서 +0.0mm/-1.0mm일 수 있습니다. 이러한 방향 공차를 지정하지 않으면 코일 권선 창에 간섭이 발생하는 경우가 많습니다.
코일 보빈이 마찰 없이 미끄러지는 데 필요한 절대 최소 내부 직경을 정의합니다.
코어가 변압기 탱크나 외함 벽에 닿지 않도록 최대 외부 직경을 설정하십시오.
클램핑 구조에 맞춰 정렬되고 라미네이션이 느슨해지는 것을 방지하기 위해 빌드 높이 공차를 지정합니다.
내부 및 외부 모서리 반경을 지정하면 권선에 기계적 응력이 가해지는 것을 방지할 수 있습니다. 날카로운 모서리는 조립 또는 열팽창 중에 권선 절연체를 절단할 수 있습니다. 또한 반경이 작으면 국부적인 자속 밀집 현상이 발생하여 핫스팟이 생성되고 코어 손실이 증가합니다. 도면은 선택한 적층 두께에 적합한 최소 모서리 반경을 정의해야 합니다.
창 영역을 자세히 설명하는 데에는 ID 이상의 내용이 포함됩니다. 도면은 절연층, 냉각 덕트 및 도체 자체를 위한 충분한 공간을 보장해야 합니다. 엔지니어는 포장 테이프와 광택제를 포함하여 코일의 실제 축적을 고려하여 지정된 창 간격이 최종 조립 치수를 수용하는지 확인해야 합니다.
패킹 계수 또는 공간 계수는 코어의 물리적 부피에 대한 활성 자성 강철의 비율을 정의합니다. 리본 장력 및 레이어 패킹 계수에 대한 사양은 일반적으로 95%~97%의 공간 계수를 목표로 합니다. 장력이 너무 낮으면 코어의 구조적 처짐과 자기 단면적 감소가 발생합니다. 너무 높으면 층간 절연체가 부서질 수 있습니다.
도면에는 스트립 가장자리 버(burr) 한계 공차도 명시되어 있어야 합니다. 슬리팅 공정 중에 생성된 과도한 버(burr)는 층간 절연체를 관통하여 인접한 층 사이에 단락을 일으킬 수 있습니다. 최대 버 높이(예: 10미크론 미만)를 지정하면 이러한 층간 단락을 방지하고 의도된 와전류 저항을 유지합니다.
차원 매개변수 | 일반적인 공차 범위 | 제조의 의미 |
|---|---|---|
내경(ID) | +1.0mm / -0.0mm | 코일 보빈 클리어런스를 보장합니다. |
외경(OD) | +0.0mm / -1.0mm | 인클로저 간섭을 방지합니다. |
빌드 높이(H) | +/- 0.5mm | 클램핑 압력의 일관성을 유지합니다. |
코너 반경 | 최소 2.0mm | 절연 손상 및 플럭스 밀집을 방지합니다. |
스텝 랩 또는 분산된 간격 패턴을 계획하려면 상세한 단면 도면이 필요합니다. 분산 형 갭 권선 코어는 자기 저항을 관리하는 동시에 구조적 무결성을 유지하기 위해 정밀한 갭 배치에 의존합니다. 도면에는 정확한 오버랩 거리와 스텝랩 순서가 표시되어야 합니다.
정밀한 간격 도면은 인접한 구성 요소에 국부적인 가열을 일으킬 수 있는 프린징 플럭스를 완화합니다. 갭 분포를 제어함으로써 엔지니어는 국부적인 와전류 손실을 줄이고 가청 소음 수준을 낮춥니다. 간격 배치의 평가 차원은 코어 빌드 전반에 걸쳐 간격이 어떻게 엇갈리는지 보여주면서 명시적으로 자세히 설명되어야 합니다. 단계당 적층 수와 분산된 간격 영역의 전체 길이를 지정해야 합니다.
도면 요구 사항은 코어 유형 구성과 쉘 유형 구성 간에 크게 다릅니다. 코어형 설계에서는 권선이 코어 팔다리를 둘러싸므로 팔다리 치수 및 요크 전환에 대한 명확한 사양이 필요합니다. 쉘형 설계에서는 코어가 권선을 둘러싸므로 내부 창 크기와 조립 순서에 엄격한 제한이 적용됩니다.
여러 개의 감긴 루프가 조립되어 자기 회로를 형성하는 중첩 루프 설계의 경우 도면에는 내부 루프와 외부 루프 사이의 인터페이스가 자세히 설명되어 있어야 합니다. 여기서 허용 오차는 매우 중요합니다. 중첩된 루프 사이의 공극은 여기 전류를 급격하게 증가시키고 전반적인 성능을 저하시킵니다. 도면에는 이러한 기생 에어 갭을 제거하기 위해 루프가 어떻게 함께 묶여 있는지 보여야 합니다.
단상 코어의 구조 도면에는 일반적으로 단순한 십자형 또는 직사각형 모양이 포함됩니다. 이와 대조적으로 3상 변압기 권선 코어에는 복잡한 기하학적 설명선이 필요합니다. Evans 코어, 3-림 또는 5-림 구성을 사용하든 위상 간의 공간 관계는 정확해야 합니다.
다중 위상 설계에는 위상 간 여유 공간, 요크 단면적 및 균형 잡힌 자기 경로 길이에 대한 특정 설명이 필요합니다. 자기 경로 길이가 비대칭인 경우 변압기는 불균형한 위상 전류를 나타냅니다. 도면에는 세 단계 모두에서 자기 대칭을 달성하는 데 필요한 정확한 간격과 정렬이 자세히 설명되어 있어야 합니다. 또한 운송 및 작동 중에 다중 다리 구조를 견고하게 유지하기 위한 특정 밴딩 요구 사항을 포함해야 합니다.
일반 재료 라벨로는 충분하지 않습니다. 도면은 제조 노트에 정확한 냉간 압연 방향성 강철 등급을 직접 기록해야 합니다. 설계에 기존 M 등급, 고투과성 Hi-B 강철 또는 도메인 미세 레이저 등급이 필요한지 여부를 지정하세요. 각 등급은 서로 다른 철손 특성과 투자율 곡선을 제공합니다.
적층 두께에는 코어 손실과 제조 비용 간의 균형이 필요합니다. 0.23mm CRGO 권선 코어는 0.27mm 코어보다 와전류 손실이 낮지만 더 많은 레이어와 더 긴 권선 시간이 필요합니다. 도면에는 성능 저하 없이 높은 어닐링 온도를 견딜 수 있도록 설계된 무기 C-5 코팅과 같은 층간 절연 등급과 필요한 두께가 명시되어야 합니다.
사양 매개변수 | 표준 요구 사항 | 성능에 대한 현장 영향 |
|---|---|---|
재료 등급 | 특정 CRGO 등급(예: 23ZH90) | 기준 투자율과 히스테리시스 손실을 결정합니다. |
적층 두께 | 0.23mm, 0.27mm, 0.30mm | 작동 주파수에서 와전류 손실을 직접 제어합니다. |
절연코팅 | C-5 또는 C-6 무기물 | 고온 응력 완화 어닐링 중 층간 단락을 방지합니다. |
버 한계 | < 10미크론 | 절연 코팅의 물리적 펑크를 방지합니다. |
명확한 품질 승인 기준을 설정하려면 전기 테스트 매개변수를 도면의 참고 섹션에 포함해야 합니다. 특정 주파수(일반적으로 50Hz 또는 60Hz)에서 최대 작동 자속 밀도(Tesla)와 최대 허용 코어 손실(Watts/kg 또는 Watts/lb)을 지정합니다.
이러한 목표를 제공하면 제조업체는 배송 전에 코어 성능을 확인할 수 있습니다. 코어가 목표 자속 밀도에서 지정된 코어 손실을 충족하지 못하면 재료 배치, 권선 장력 또는 어닐링 프로세스에 문제가 있음을 나타냅니다. 명확한 목표는 표준 이하의 코어가 조립 라인에 도달하는 것을 방지합니다. 일관된 측정 표준을 보장하기 위해 Epstein 프레임 테스트 또는 단일 시트 테스트와 같은 테스트 방법을 지정합니다.
열 등급(예: 클래스 H, 클래스 R) 및 환경 작동 제한은 도면 범례에 직접 지정해야 합니다. 이러한 등급은 제조업체가 사용할 수 있는 밴딩 재료, 접착제 및 보호 코팅의 유형을 나타냅니다. 고온에서 분해되는 재료는 시간이 지남에 따라 코어의 구조적 무결성을 손상시킵니다.
특수한 환경의 경우 도면은 특정 보호를 위해 인터페이스를 매핑해야 합니다. 여기에는 수중 또는 해저 변압기에 대한 밀폐 밀봉 요구 사항이나 해양 설치를 위한 부식 방지 에폭시 코팅이 포함됩니다. 환경 사양은 코어가 조기 성능 저하 없이 의도된 작동 수명 주기를 견딜 수 있도록 보장합니다. 코어가 오일에 잠길 경우 오염을 방지하기 위해 모든 접착제와 수지가 오일과 호환되어야 함을 지정하십시오.

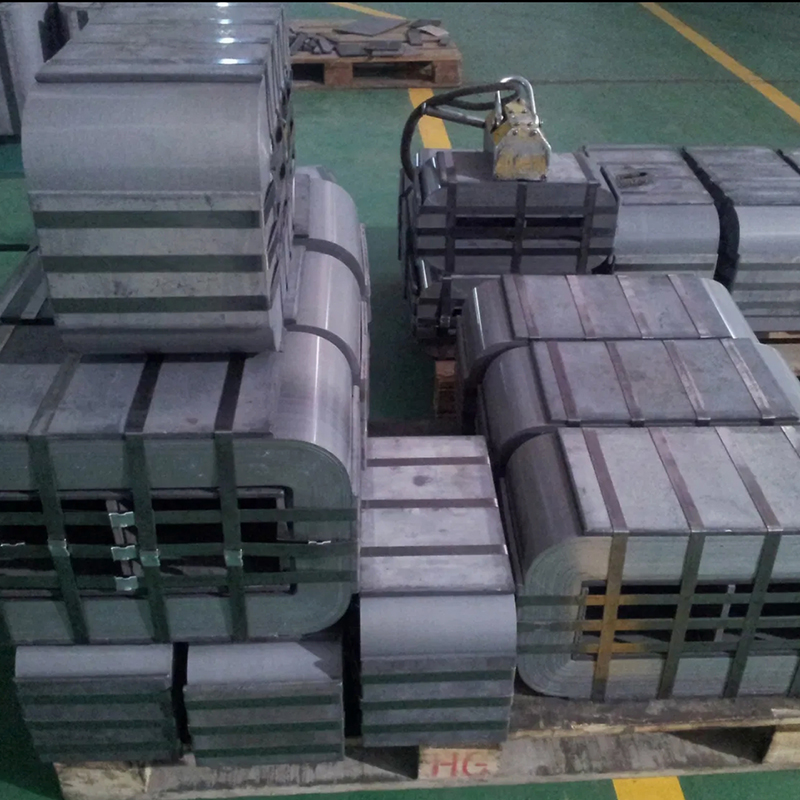

기계 도면에는 코어 무결성을 유지하기 위해 강철, 구리 합금 또는 수지 밴딩을 적용할 위치를 정확하게 표시해야 합니다. 밴딩은 라미네이션을 단단히 고정하여 진동과 소음을 방지합니다. 그러나 도면에는 짧은 회전으로 작용하여 치명적인 가열을 유발하는 닫힌 전기 루프를 생성하지 않고 금속 밴딩을 적용하는 방법을 명시적으로 지시해야 합니다.
클램핑 구조, 토크 제한, 접지 스트랩 경로도 자세히 설명해야 합니다. 코어 구조의 부동 전위를 방지하려면 적절한 접지 조항이 필수적입니다. 도면에는 접지 탭의 정확한 위치와 클램핑 볼트에 필요한 토크가 명시되어 적층이 왜곡되지 않고 코어가 단단히 고정되도록 해야 합니다. 클램프에 과도한 토크를 가하면 기계적 응력이 발생하여 CRGO 강철의 자기 특성이 저하됩니다.
코어 권선 공정에서는 강철에 내부 기계적 응력이 발생하여 자기 특성이 심각하게 저하됩니다. 도면에는 응력 완화 어닐링 주기에 대한 열 프로필 요구 사항이 문서화되어 있어야 합니다. 여기에는 일반적으로 보호적인 질소 또는 수소 분위기에서 코어를 약 800°C로 가열하고, 온도를 유지하고, 제어된 속도로 냉각하는 작업이 포함됩니다.
어닐링 후에는 환경 탄력성, 구조적 강성 및 낮은 진동을 보장하기 위해 엣지 본딩 또는 에폭시 함침 공정이 필요한 경우가 많습니다. 기술 도면에는 수지 유형, 필요한 침투 깊이 및 경화 온도를 지정하여 작동 중에 코어가 견고하고 통일된 구조를 유지하도록 해야 합니다. 필요한 수지 침투를 달성하기 위해 진공 압력 함침(VPI)이 필요한지 여부를 지정합니다.
피크 어닐링 온도와 필요한 유지 시간을 지정합니다.
산화를 방지하기 위해 어닐링 사이클 동안 필요한 대기 가스 혼합물을 정의합니다.
열 응력의 재도입을 방지하기 위해 냉각 속도를 자세히 설명합니다.
가장자리 접착 또는 완전 함침에 대해 승인된 수지 유형을 나열하십시오.
맞춤형 제조업체를 평가하려면 해당 제조업체가 기술 도면과 상호 작용하는 방식을 평가해야 합니다. 유능한 권선형 코어 변압기 제조업체는 단순히 도면을 수락하고 생산을 시작하지 않습니다. 그들은 모든 사양이 명확하고 달성 가능하며 특정 와인딩 및 절단 장비에 최적화되었는지 확인하기 위해 철저한 엔지니어링 검토를 수행합니다.
제조업체는 기계 성능에 따라 제안된 공차 조정을 포함하여 수정된 도면을 반환할 것으로 예상해야 합니다. 이렇게 주고받는 의사소통은 성숙한 엔지니어링 부서의 표시입니다. 단 한 번의 질문도 없이 복잡한 도면을 받아들인다면, 더 세밀한 세부 사항을 무시하고 표준적이고 맞춤화되지 않은 프로세스를 사용하여 코어를 제작할 계획을 세울 가능성이 높습니다.
경고 표시에는 제조업체가 공차 제한을 요청하지 않고 불완전한 치수 스케치를 허용하는 경우가 포함됩니다. 포장 계수 예상이나 재료 등급 설명을 요구하지 않으면 최종 제품을 손상시키는 가정을 할 가능성이 높습니다. 어닐링 프로필이나 테스트 매개변수에 관한 질문이 없다는 것은 엄격한 품질 관리가 부족하다는 것을 의미합니다.
또 다른 주요 위험 신호는 코어에 사용되는 특정 CRGO 강철 배치에 대한 재료 테스트 인증서를 제공할 수 없다는 것입니다. 제조업체가 철강을 압연기까지 역추적하고 와인딩 전에 자기 특성을 확인할 수 없다면 최종 변압기의 성능을 보장할 수 없습니다.
귀중한 제조 파트너가 공식 DFM(제조 가능성 설계) 검토를 수행합니다. 생산이 시작되기 전에 잠재적인 기계적 간섭 문제를 식별합니다. 또한 더 나은 재료 수율을 위해 코너 반경을 조정하거나 코어 손실 감소를 위해 다른 스텝 랩 패턴을 권장하는 등의 최적화를 제안합니다. 이러한 협력적 접근 방식은 최고 품질의 결과를 보장합니다.
전체 차원 및 자기 검사 보고서가 포함된 프로토타입 실행을 제공하는 제조업체를 찾으십시오. 프로토타입의 정확한 ID, OD, 높이 및 코어 손실을 자세히 설명하는 초도품 검사 보고서를 제공하는 파트너는 정확한 기술 사양을 충족하겠다는 의지를 보여줍니다.
전기 목표, 환경 등급 및 물리적 제약 조건을 포함한 모든 기술 요구 사항을 단일 도면 패키지로 컴파일합니다.
특히 공차 누적에 대한 CAD 모델을 검토하고 창 여유 공간과 모서리 반경에 세심한 주의를 기울이십시오.
도면 메모에 정확한 재료 등급, 적층 두께, 어닐링 및 함침과 같은 필요한 권선 후 처리를 정의합니다.
포괄적인 제조 가능성 설계(DFM) 상담을 위해 프로세스 초기에 전문 제조업체와 협력하세요.
A: 내부 직경(창 영역), 빌드 높이 및 모서리 반경 간의 상호 작용이 가장 중요합니다. 엄격한 기계적 공차와 함께 이러한 치수는 실제 구리 또는 알루미늄 코일이 조립 중에 절연체를 손상시키지 않고 코어를 제거할 수 있는지 여부를 결정합니다.
A: 정확한 오버랩 거리, 스텝-랩 패턴의 순서, 개별 간격 길이를 자세히 설명하는 단면도를 제공해야 합니다. 이 정밀한 매핑을 통해 제조업체는 코어를 절단하고 조립하여 프린지 플럭스 및 국부적인 가열을 최소화합니다.
A: 제조업체는 정확한 내부 직경, 외부 직경, 높이, 허용 가능한 치수 공차, 특정 재료 등급, 테이프 두께, 특정 자속 밀도에서의 목표 코어 손실 및 필요한 총 부피 또는 무게를 요구합니다.
답: 그렇습니다. 다상 설계는 상당한 복잡성을 추가합니다. 도면에서는 다중 림 간격, 요크 치수, 중첩 루프 인터페이스 및 위상 균형 매개변수를 지정하여 자기 대칭을 보장하고 작동 중 위상 전류 불균형을 방지해야 합니다.
A: 특정 재료 등급에 따라 코어의 투자율과 히스테리시스 손실이 결정됩니다. 층간 절연 등급은 성능 저하 없이 고온 응력 완화 어닐링을 견딜 수 있도록 지정되어야 하며, 이는 완성된 코어의 와전류를 방지합니다.
A: 표준 치수 공차는 일반적으로 코어 크기에 따라 +/- 0.5mm에서 +/- 1.0mm 범위입니다. 지나치게 엄격한 공차는 비례적인 성능이나 부속품 이점을 제공하지 않고 제조 비용과 거부율을 크게 증가시킵니다.
A: 코어 유형은 두 개의 팔다리를 감는 것이 특징이므로 명확한 팔다리와 요크 치수가 필요합니다. 쉘형은 중첩된 외부 루프를 사용하여 내부 권선을 보호하므로 내부 및 외부 자기 루프 사이의 긴밀한 인터페이스와 밴딩을 자세히 설명하는 별도의 조립 도면이 필요합니다.
